安讯士 AXIS Camera Station S1116 MT 录像机 - 用户手册 设置指南

AXIS Camera Station S11 录像机系列由开箱即用的机架式服务器和工作站组成，经过验证，可提供高达 4K 的可靠高清监控。为了快速轻松地安装，录像机系列预先配置并预装了 AXIS Camera Station 视频管理软件，包括许可证以及所有必要的系统软件。系统配置可从 AXIS Site Designer 轻松导入，AXIS Camera Station 可让您充分利用 Axis 广泛的视频监控设备。凭借冗余企业级硬盘、存储在固态硬盘 (SSD) 上的操作系统，录像机系列可为您的系统提供高性能和可靠性。

配置 AXIS Camera Station 录像机的标准工作流程是：

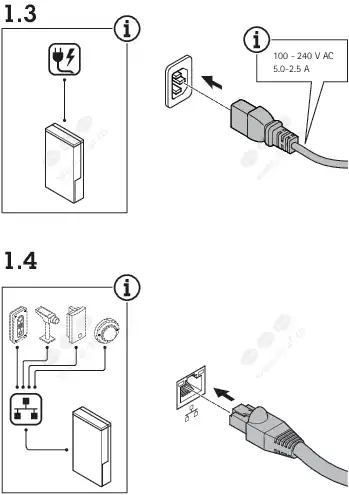

1. 安装设备

2. 配置 Windows®。我们建议：

3. • 将 Windows® 更新至最新版本。请参阅更新 Windows®

   • 创建标准用户帐户。请参阅创建用户帐户

4. 首次配置

5. 将 AXIS Camera Station 更新至最新版本。

6. • 如果您的系统在线：打开 AXIS Recorder Toolbox 应用程序并单击更新 AXIS Camera Station。

   • 如果您的系统处于离线状态：请访问并下载最新版本。

7. 配置 AXIS Camera Station

8. 注册您的 AXIS Camera Station 许可证。

9. • 在线许可系统

   • 离线许可系统

10. 将您的系统连接到 AXIS Camera Station 移动查看应用程序。请参阅配置 AXIS 安全远程访问

配置 Windows® 后，AXIS Recorder Toolbox 将自动打开，并引导您完成首次配置向导。在此向导中，您可以在 AXIS Recorder Toolbox 中管理设备之前配置几个基本且必要的设置。

1. 如果需要，请更改计算机名称，然后单击“下一步”。

2. 在日期和时间下，配置以下设置，然后单击下一步。

3. • 选择时区。

   • 要设置 NTP 服务器，请选择NTP 服务器并输入 NTP 服务器地址。

   • 要手动设置，请选择手动并选择日期和时间。

4. 在网络设置下，配置以下设置，然后单击下一步。

5. • 默认情况下，“使用自动 IP 设置 (DHCP)”和“使用自动 DNS 设置”处于开启状态。

   • 如果您的设备连接到具有 DHCP 服务器的网络，则会自动显示分配的 IP 地址、子网掩码、网关和首选 DNS。

   • 如果您的设备未连接到网络或没有可用的 DHCP 服务器，请根据网络要求手动输入 IP 地址、子网掩码、网关和首选 DNS。

6. 单击完成。如果您更改了计算机名称，AXIS Recorder Toolbox 将提示您重新启动设备。

本入门教程将引导您完成启动和运行系统的基本步骤。

在开始之前，您可能需要：

• 根据您的安装配置网络。请参阅网络配置。

• 如果需要，请配置服务器端口。请参阅服务器端口配置。

• 考虑安全问题。请参阅安全注意事项。

完成必要的配置后，即可开始使用 AXIS Camera Station：

1. 启动视频管理系统

2. 添加设备

3. 配置录制方式

4. 查看现场视频

5. 查看录制

6. 添加书签

7. 导出录制

8. 在 AXIS 文件播放器中播放并验证录制

双击 AXIS Camera Station 客户端图标启动客户端。首次启动客户端时，它会尝试登录与客户端安装在同一台计算机上的 AXIS Camera Station 服务器。

您可以通过不同的方式连接到多个 AXIS Camera Station 服务器。

首次启动 AXIS Camera Station 时，将打开“添加设备”页面。AXIS Camera Station 会在网络中搜索连接的设备并显示找到的设备列表。

1. 从列表中选择要添加的摄像机。如果找不到您的摄像机，请点击手动搜索。

2. 单击“添加”。

3. 选择快速配置或Site Designer 配置。单击下一步。

4. 使用默认设置，并确保录制方法为无。单击安装。

1. 转到配置 > 记录和事件 > 记录方法。

2. 选择一个摄像机。

3. 开启运动检测、连续或两者。

4. 单击“应用”。

1. 打开“实时查看”选项卡。

2. 选择一个摄像机来查看其实时视频。

1. 打开“录制”选项卡。

2. 选择您想要查看录像的摄像机。

1. 转到录制。

2. 在摄像机的时间AXIS中，放大、缩小并移动时间AXIS以将标记放在所需的位置。

3. 点击。

4. 输入书签名称和说明。在说明中使用关键字可使书签易于查找和识别。

5. 选择“防止删除录制”以锁定录制。

6. 注意

   无法删除已锁定的录制。要解锁录制，请清除选项或删除书签。

7. 单击“确定”保存书签。

1. 打开“录制”选项卡。

2. 选择您要从中导出录制的摄像机。

3. 单击可显示选择标记。

4. 拖动标记以包含要导出的录制。

5. 单击打开“导出”选项卡。

6. 单击导出...。

1. 转到包含导出录制的文件夹。

2. 双击 AXIS File Player。

3. 单击即可显示录制的注释。

4. 要验证数字签名：

5. 1. 转到工具 > 验证数字签名。

   2. 选择使用密码验证并输入您的密码。

   3. 单击“验证”。 出现验证结果页面。

6. 注意

   数字签名不同于签名视频。签名视频允许您将视频追溯到其来源的摄像机，从而可以验证录制内容是否未经篡改。有关更多信息，请参阅签名视频和摄像机的用户手册。

如果 AXIS Camera Station 客户端、AXIS Camera Station 服务器和所连接的网络设备位于不同的网络上，请在使用 AXIS Camera Station 之前配置代理或防火墙设置。

客户端代理设置

当代理服务器将客户端与服务器分开时，配置客户端代理设置。

1. 打开 AXIS Camera Station 客户端。

2. 单击“更改客户端代理设置”。

3. 更改客户端代理设置。

4. 单击“确定”。

服务器代理设置

当代理服务器将网络设备和服务器分开时，配置服务器代理设置。

1. 打开 AXIS Camera Station 服务控制。

2. 选择修改设置。

3. 在代理设置部分，使用默认的系统帐户互联网选项或选择使用手动代理设置。

4. 单击“保存”。

NAT 和防火墙

当 NAT、防火墙或类似设备将客户端和服务器分隔开时，请配置 NAT 或防火墙以确保 AXIS Camera Station Service Control 中指定的 HTTP 端口、TCP 端口和流媒体端口能够穿过防火墙或 NAT。请联系网络管理员获取有关配置 NAT 或防火墙的说明。

AXIS Camera Station 服务器使用端口 55752 (HTTP)、55754 (TCP)、55756 (移动通信) 和 55757 (移动流媒体) 进行服务器与客户端之间的通信。如有必要，您可以在 AXIS Camera Station 服务控制中更改端口。

为防止未经授权访问摄像机和录制，请注意以下几点：

• 对所有网络设备（摄像机、视频编码器和辅助设备）使用强密码。

• 在与办公网络分开的安全网络上安装AXIS Camera Station S1116 MT Recorder服务器、摄像机、视频编码器和辅助设备。您可以在另一个网络（例如具有互联网访问的网络）上的计算机上安装AXIS Camera Station S1116 MT Recorder客户端。

• 确保所有用户都拥有强密码。Windows Active Directory 提供了高级别的安全性。

AXIS Camera Station 客户端和服务器都必须具有互联网连接。

1. 转到配置 > 许可证 > 管理。

2. 确保在线管理许可证已打开。

3. 使用您的 My Axis 帐户登录。

4. 许可证密钥将自动生成并显示在许可证密钥下。

5. 如果您单独购买了许可证密钥，请在添加许可证密钥下输入您的许可证密钥。

6. 单击“添加”。

7. 在 AXIS Camera Station 客户端中，确保您的许可证密钥出现在“配置”>“许可证”>“密钥”下。

1. 转到配置 > 许可证 > 管理。

2. 关闭在线管理许可证。

3. 单击“导出系统文件”。

4. 将您的系统文件保存至 USB 闪存驱动器。

5. 转至 AXIS 许可证门户，/licenses，

6. 使用您的 My Axis 帐户登录。

7. 单击“上传系统文件”从 USB 闪存驱动器上传系统文件。

8. 许可证密钥将自动生成并显示在“许可证密钥”下。

9. 如果您单独购买了许可证密钥，请在添加许可证密钥下输入您的许可证密钥。

10. 单击“添加”。

11. 在许可证密钥下，单击下载许可证文件并将文件保存至 USB 闪存驱动器。

12. 在 AXIS Camera Station 客户端中，转到配置 > 许可证 > 管理。

13. 单击“导入许可证文件”，然后选择 USB 闪存驱动器上的许可证文件。

14. 确保您的许可证密钥出现在“配置”>“许可证”>“密钥”下。

为了帮助保证您的个人数据和信息更安全，我们建议您为每个本地帐户添加一个密码。

1. 转到“设置”>“帐户”>“其他人”>“将其他人添加到此电脑”。

2. 单击“我没有此人的登录信息”。

3. 单击“添加没有 Microsoft 帐户的用户”。

4. 输入用户名、密码和密码提示。

5. 单击“下一步”并按照说明进行操作。

1. 前往“设置”>“帐户”>“其他人”。

2. 转到您想要更改的帐户，然后单击“更改帐户类型”。

3. 转到帐户类型并选择管理员。

4. 单击“确定”。

5. 重新启动设备并使用新的管理员帐户登录。

1. 进入计算机管理。

2. 转到本地用户和组 > 组。

3. 右键单击“组”，并选择“新建组”。

4. 输入组名和描述。

5. 添加群组成员：

6. 1. 单击“添加”。

   2. 单击“高级”。

   3. 找到您想要添加到组的用户帐户，然后单击“确定”。

   4. 再次单击“确定”。

7. 单击“创建”。

1. 前往“设置”>“帐户”>“其他人”。

2. 转到要删除的帐户，然后单击“删除”。

1. 使用管理员帐户登录。

2. 按顺序进入用户帐户 > 用户帐户 > 管理另一个帐户。

   您将看到设备上所有用户帐户的列表。

3. 选择您想要更改密码的用户帐户。

4. 单击“更改密码”。

5. 输入新密码，然后单击“更改密码”。

我们建议在 USB 闪存驱动器上创建密码重置盘。有了它，您就可以重置密码。如果没有密码重置盘，您就无法重置密码。

1. 使用本地用户帐户登录您的设备。您无法为已连接的帐户创建密码重置磁盘。

2. 将空的 USB 闪存驱动器插入您的设备。

3. 从 Windows 搜索栏中，转到 创建密码重置磁盘。

4. 在忘记密码设置助手中，单击下一步。

5. 选择您的 USB 闪存驱动器，然后单击“下一步”。

6. 输入您当前的密码，然后单击“下一步”。

7. 按照屏幕上的说明进行操作。

8. 移除 USB 闪存盘并将其保存在安全的地方。即使您多次更改密码，也无需在更改密码时创建新磁盘。

转到配置 > 安全 > 用户权限以查看AXIS Camera Station S1116 MT Recorder中存在的用户和组。

在添加用户或组之前，请在本地计算机上注册用户或组，或确保他们拥有 Windows Active Directory 用户帐户。要添加用户或组，请参阅添加用户或组。

当用户属于某个组时，该用户将获得分配给个人或组的最高角色权限。用户还会获得作为个人授予的访问权限，并作为组的一部分获得权利。例如，用户以个人身份可以访问摄像机 X。该用户还是可以访问摄像机 Y 和 Z 的组的成员。因此，用户可以访问摄像机 X、Y 和 Z。

	表示该条目是单个用户。
	表示该条目是一个组。
姓名	本地计算机或 Active Directory 中显示的用户名。
领域	用户或组所属的域。
角色	授予用户或组的访问角色。 可能的值：管理员、操作员和查看者。
细节	本地计算机或 Active Directory 中显示的详细用户信息。
服务器	用户或组所属的服务器。

Microsoft Windows 和 Active Directory 用户和组可以访问AXIS Camera Station S1116 MT Recorder。要将用户添加到AXIS Camera Station S1116 MT Recorder，您必须将用户或组添加到 Windows。

在 Windows 中添加用户的方法取决于您使用的 Windows 版本。请按照 Microsoft 网站上的说明进行操作。如果您使用 Active Directory 域网络，请咨询您的网络管理员

添加用户或组

1. 转到配置 > 安全 > 用户权限。

2. 单击“添加”。

   您可以在列表中看到可用的用户和组。

3. 在范围下，选择搜索用户和组的位置。

4. 在显示下，选择显示用户或组。

   如果用户或群组过多，则搜索结果不会显示。请使用过滤功能。

5. 选择用户或组并单击 “添加”。

配置用户或组

1. 在列表中选择一个用户或组。

2. 在角色下，选择管理员、操作员或查看者。

3. 如果选择了操作员或查看者，则可以配置用户或组权限。请参阅用户或组权限。

4. 单击“保存”。

删除用户或组

1. 选择用户或组。

2. 单击“删除”。

3. 在弹出的对话框中，单击“确定”即可删除该用户或组。

您可以为用户或组分配三种角色。有关如何为用户或组定义角色，请参阅添加用户或组。

行政人员 -

拥有对整个系统的完全访问权限，包括访问所有摄像机的实时和录制视频、所有 I/O 端口和视图。此角色是配置系统中的任何内容所必需的。

操作员 -

选择摄像机、视图和 I/O 端口以访问实时和录制内容。操作员可以完全访问AXIS Camera Station S1116 MT 录像机的所有功能（系统配置除外）。

查看者 –

访问选定摄像机、输入/输出端口和视图的实时视频。查看者无权访问录制的视频或系统配置。

摄像机

具有操作员或查看者角色的用户或组具有以下访问权限。

视图

具有操作员或查看者角色的用户或组具有以下访问权限。您可以选择多个视图并设置访问权限。

输入/输出

具有操作员或查看者角色的用户或组具有以下访问权限。

系统

您无法配置列表中灰色显示的访问权限。带复选标记的权限表示用户或组默认拥有此权限。

具有操作员角色的用户或组具有以下访问权限。查看者角色也可以拍摄快照。

访问控制

具有操作员角色的用户或组具有以下访问权限。查看者角色也具有访问管理功能。

系统健康监控

具有操作员角色的用户或组具有以下访问权限。查看者角色也可以访问系统健康监控。

Windows® 会定期检查更新。当有更新可用时，您的设备会自动下载更新，但您必须手动安装。

要手动检查更新：

1. 转到设置> 更新和安全> Windows 更新。

2. 单击“检查更新”。

您可以更改 Windows ^®进行更新的方式和时间以满足您的需要。

1. 打开运行应用程序。

2. • 转到Windows 系统 > 运行，或

3. 输入gpedit.msc并点击确定。本地组策略编辑器将打开。

4. 转到计算机配置>管理模板>Windows 组件>Windows 更新。

5. 根据需要配置设置，参见示例。

例子

若要在无需任何用户交互的情况下自动下载并安装更新，并在必要时在非办公时间重新启动设备，请使用以下配置：

1. 打开总是在计划的时间自动重启并选择：

2. 1. 已启用

   2. 重启计时器将为用户提供足够的时间来保存他们的工作（分钟）：15。

   3. 单击“确定”。

3. 打开配置自动更新并选择：

4. 1. 已启用

   2. 配置自动更新：自动下载并安排安装

   3. 安排安装日期：每周日

   4. 计划安装时间: 00:00

   5. 单击“确定”。

5. 打开允许自动更新立即安装并选择：

6. 1. 已启用

   2. 单击“确定”。

RAID 用于保护您的解决方案免遭数据丢失。它还可用于将具有更高速度吞吐量的单个逻辑磁盘和所有驱动器的总容量添加到 RAID 卷。

RAID 级别 0 – 条带化

数据被分成多个块并写入卷中的所有驱动器。它提供了更高的容量和卓越的性能，但不提供冗余。

RAID 级别 1 – 镜像

数据同时存储在主驱动器和第二个驱动器中，后者是主驱动器的完美镜像。它提供的存储空间不如 RAID 0 大，但提供了冗余。

1. 为 AXIS S1116 MT 录像机启用 RAID

2. 创建 RAID 卷

3. 在 Windows® 中配置 RAID 卷

1. 打开设备电源并快速按 F12 直到出现 Axis 徽标。

2. 在 UEFI 启动菜单中，选择BIOS 设置。

3. 在 BIOS 设置中，转到系统配置 > SATA 操作。

4. 在SATA 操作下，选择RAID On。

5. 在弹出的对话框中单击“应用”并“确定” 。

6. 单击“退出”后，您的 AXIS S1116 MT 录像机将自动重新启动。

1. 确保已检测到 RAID 卷中要使用的磁盘。

2. 1. 打开设备电源并快速按F12直到出现 Axis 徽标。

   2. 在 UEFI 启动菜单中，选择“设备配置”并按Enter。

   3. 在英特尔(R) 快速存储技术菜单中，检查磁盘是否在非 RAID 物理磁盘下正确显示。

3. 注意

   AXIS S1116 MT 录像机上仅提供 RAID 0 和 RAID 1，因为仅有可容纳额外单个驱动器的物理空间。

4. 在英特尔(R) 快速存储技术菜单中，选择创建 RAID 卷并按Enter。

5. 键入卷的名称。

6. 选择 RAID 级别。

7. 1. 选择RAID 级别并按Enter。

   2. 在弹出的对话框中，选择要使用的 RAID 级别，然后按Enter。

8. 选择卷中要使用的磁盘。

9. 1. 选择一个磁盘并按Enter。

   2. 选择X将此磁盘包含在卷中。

   3. 重复此操作，直到选择了所有要使用的磁盘。

10. 除非另有指定，否则将“条带大小”和“容量”保留为默认值。

11. 选择创建卷并按Enter。

12. 在英特尔(R) 快速存储技术菜单中，新创建的 RAID 卷出现在“RAID 卷”下。

13. 按f4。选择Yes并按Enter保存设置并退出到 UEFI 菜单。

14. 按CTRL + ALT + DELETE重新启动设备。

1. 右键单击开始菜单中的 Windows® 符号并选择磁盘管理。

2. 出现“初始化磁盘”窗口。默认情况下，选择磁盘并选择GPT作为分区形式。单击“确定”。

3. 右键单击新初始化的带有黑条标记的磁盘，并选择新建简单卷。

4. 单击“下一步”，直至配置完成。

5. 单击“完成”。自动格式化后，“磁盘管理”现在显示扩展卷，您的系统已准备好使用扩展卷。

当您排除设备故障时，请务必检查当前 BIOS 版本。如果您的设备没有最新版本，我们建议您升级。最新版本可能包含可修复您的问题的修正。

要检查当前 BIOS：

1. 打开设备电源。

2. 等到您看到 Axis 启动画面。您将在启动画面上方看到版本号。

如果设备完全发生系统故障，则必须使用恢复映像重新创建 Windows® 系统。要下载 AXIS 恢复套件，请联系 AXIS 技术支持并提供设备的序列号。

1. 下载 AXIS 恢复套件和 AXIS ISO 至 USB 工具。

2. 将 USB 驱动器插入您的计算机。

3. • 使用至少 16 GB 到 32 GB 的 USB 驱动器。

   • USB 驱动器将被格式化，并且所有现有数据将被删除。

4. 运行 AXIS ISO 至 USB 工具并按照屏幕上的说明进行操作。

   将数据写入 USB 驱动器大约需要 10 到 15 分钟。在写入过程完成之前，请勿移除 USB 驱动器。

5. ISO 到 USB 工具完成后，取出 USB 驱动器并将其插入您的设备。

6. 启动设备，在 AXIS 启动画面出现之前按F12。我们建议您反复点击F12键，因为设备启动速度很快。

7. 导航到您的 USB 驱动器并按Enter。系统将启动到 AXIS 恢复套件。

   例如应该说 UEFI：Sandisk。

8. 单击“重新安装操作系统”。

   恢复大约需要 10 到 15 分钟才能完成。您可以在恢复工具包的下载中找到详细说明。

有关如何排除 AXIS Camera Station 故障的信息，请参阅AXIS Camera Station 用户手册。
