安讯士 AXIS Perimeter Defender PTZ Autotracking - 用户手册 设置指南

AXIS Perimeter Defender是一款用于周界监控和保护的应用程序。它是高安全性周界保护的理想选择，需要通过可靠的入侵检测来加强物理访问控制系统。

AXIS Perimeter Defender 主要用于所谓的无菌区保护，例如沿着标记边界的围栏。无菌区是指人们不应该进入的区域。

在室外环境中使用AXIS Perimeter Defender 可以：

• 检测移动的人。

• 检测移动车辆，不区分车辆类型。

此摄像机可以在校准模式、AI 模式或两种模式的组合下运行应用程序。如果您选择仅在 AI 模式下运行，则摄像机安装更加灵活，并且您无需校准摄像机。

AXIS Perimeter Defender 包含一个桌面界面 (B)，您可以从中安装和设置摄像机上的应用程序 (A)。然后，您可以配置系统以向视频管理软件 (C) 发送警报。

AXIS Perimeter Defender PTZ Autotracking是AXIS Perimeter Defender 应用程序的一个插件，使用相同的桌面界面。使用该插件，您可以将固定视觉或热成像摄像机与 Axis Q-line PTZ 摄像机配对。然后，您可以使用固定摄像机保持对场景的连续检测覆盖，同时 PTZ 摄像机自动跟踪并为您提供更近距离的被检测物体视图。

AXIS Perimeter Defender 提供以下类型的检测场景：

• 入侵：当人或车辆（从任何方向和以任何轨迹）进入地面定义的区域时触发警报。

• 徘徊：当人或车辆在地面定义的区域内停留的时间超过预定义的秒数时，就会触发警报。

• 跨区域：当人或车辆按给定顺序穿过地面上定义的两个或多个区域时触发警报。

• 条件：当人或车辆未先穿过地面上定义的另一个区域而进入地面上定义的区域时触发警报。

• AXIS Perimeter Defender 可以检测移动的人或车辆。要检测：

• 人员或车辆必须在检测区域内完全可见至少三秒钟。

• 车辆长度可达 12 米（39.4 英尺）。（AI 模式下，没有最大长度限制。）

• 从摄像机的视角来看，人员或车辆必须明显移动。这意味着直线接近或远离摄像机的人的检测率低于垂直于摄像机视野行走的人的检测率。

•
  1. 检测区域
  2. 一个人从镜头前走开
  3. 人员垂直于摄像机视野行走

• 检测点必须位于检测区域内。人的检测点在其脚下，车辆的检测点在其中心。

•
  1. 检测点位于检测区域内
  2. 检测点在检测区域之外

一旦检测到，AXIS Perimeter Defender 会继续跟踪人或车辆，即使其部分隐藏，例如当人的身体隐藏在汽车后面时，只有人的头部可见。

如果检测到的人或车辆停止移动几秒钟，AXIS Perimeter Defender 就会停止跟踪。如果他们在不到15 秒后再次开始移动，应用程序将继续跟踪他们。如果该人处于跨区区域，则无法保证场景正确触发。

在AXIS Perimeter Defender PTZ 自动跟踪中，固定摄像机和 PTZ 摄像机协同工作。当固定摄像机检测到移动的人或车辆时，它会将物体的位置数据发送到配对的 PTZ 摄像机。这使得 PTZ 摄像机能够自动：

• 跟随物体，并且

• 调整缩放级别以保持所有对象在视图中

• 只要物体在固定摄像机的视野范围内。

• 多雾路段

• 直射光照射在摄像机上

• 光照不足

• 图像过于嘈杂

• 部分隐藏的人或车辆。例如，从墙后出现的一辆小型货车可能看起来像一个人，因为可见部分较高且较窄。

• 摄像机镜头上有昆虫。请注意，带有红外线点的昼夜摄像机会吸引昆虫和蜘蛛。

• 汽车前灯和大雨的结合。

• 人类大小的动物，特别是如果在“场景”选项卡中选择了额外的方法类型蹲下/爬行或滚动 。

• 强光造成阴影。

例如， AXIS Perimeter Defender界面可让您校准设备、设置场景并为多个设备执行操作。远程设置允许从任何有网络连接的地方进行配置。

1. 界面设置
2. 处理设备。请参阅添加设备。
3. 实时查看
4. CPU 负载指示器。请参阅CPU 负载。
5. “应用程序”选项卡
6. “安装”选项卡
7. 校准选项卡
8. “方案”选项卡
9. 输出选项卡
10. “支持”选项卡

接口设置菜单包含：

文件夹设置 –

设备配置路径：选择临时文件和校准视频的保存位置。
站点配置路径：从加载路径中选择配置文件的保存位置。

摄像机密码 –

查看使用过的密码并添加新密码。用户退出应用程序后，密码不会被存储。

管理演示片段包 –

导入或删除演示剪辑。

启用全帧速率模式 –

更改实时视图中的帧速率。请参阅CPU 负载。

显示英尺和英寸 –

在公制和英制单位之间切换。

改变语言 -

更改应用程序中的语言。

关于 -

查看AXIS Perimeter Defender Setup的版本号。

每个连接的设备都会在主界面上获得实时视图。实时视图提供设备状态和快速访问主要功能。

1. 设备名称 –

单击可编辑设备名称。它始终包含设备的 IP 地址和 MAC 号码。将鼠标悬停在名称上可显示用于分析的纵横比，该纵横比可提供最大视野覆盖范围，并可查看设备是否处于远程连接状态。

2. 实时图像 –

在概览模式下，帧率为1 fps。双击可最大化图像，并将帧率提高到8 fps。

3. 报警状态 –

仅当覆盖层处于活动状态且AXIS Perimeter Defender 已安装、配置并正在运行时，警报状态才可见。灰色表示警报功能未激活或配置设置正在加载。绿色表示警报功能已激活。红色表示已触发警报。

4. 检测区域 –

仅当覆盖处于活动状态且AXIS Perimeter Defender 安装、配置和运行时，检测区域才可见。

5. 选择复选框 –

为了能够选择多个设备，请使用此复选框。

6. 安装状态和快速访问按钮 –

悬停以显示设备上安装的AXIS Perimeter Defender版本。如果图标被替换，则表示有较新的版本可用。单击以打开设备的“安装”选项卡。灰色表示设备未安装。橙色表示设备已安装，但没有有效许可证。蓝色表示设备已安装并具有有效许可证。

7. 校准状态和快速访问按钮 –

单击打开设备的校准选项卡。灰色表示设备未校准。蓝色表示设备已校准。

8. 场景状态和快速访问按钮 –

单击打开设备的“场景”选项卡。灰色表示未定义任何场景。蓝色表示至少定义了一个场景。

9. 输出状态和快速访问按钮 –

单击打开设备的输出选项卡。灰色表示未配置任何输出。蓝色表示至少配置了一个输出。

10. 覆盖状态和切换按钮 –

单击可打开或关闭叠加层。灰色表示叠加层处于非活动状态。蓝色表示叠加层处于活动状态。叠加层显示为检测到的物体周围的边界框以及显示物体轨迹的“蜗牛轨迹”。

11. 运行状态和切换按钮 –

单击可运行/停止设备上的应用程序。灰色表示应用程序已停止。蓝色表示正在运行。

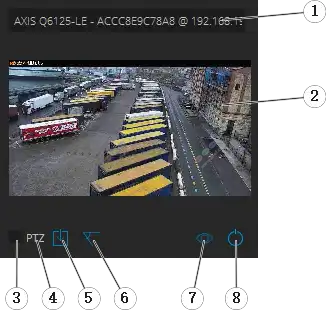

安装了AXIS Perimeter Defender PTZ Autotracking的设备的实时视图与常规实时视图略有不同。

1. 设备名称
2. 实时图像
3. 选择复选框
4. 表示设备使用 AXIS Perimeter Defender PTZ 自动跟踪
5. 安装状态和快速访问按钮
6. 校准状态和快速访问按钮
7. 覆盖状态和切换按钮
8. 运行状态和切换按钮

• 运行– 在选定的设备上启动分析。

• 停止– 停止选定设备上的分析。

• 加载站点– 加载先前保存的站点，即设备及其各自的配置文件

• 保存站点– 保存当前站点，即保存所有设备信息及其各自的配置文件

• 覆盖同步- 控制AXIS Perimeter Defender 元数据覆盖同步。此滑块控制元数据覆盖和接收图像之间的延迟，以补偿与元数据相比较慢的图像流。滑块值表示当前选定摄像机的延迟设置。如果连接了多个摄像机，则显示的值是第一个选定摄像机的值。更改滑块值会更改所有选定摄像机的延迟。

您还可以查看添加的兼容设备数量、安装了AXIS Perimeter Defender的设备总数以及正在运行分析的设备数量。

• 应用程序：安装——在选定的设备上安装应用程序。

• 应用程序：卸载——卸载选定设备上的应用程序。

• 许可证：安装——在选定的设备上安装许可证。

• 自动— 对选定的设备执行自动校准。

• 手动— 对选定的设备执行手动校准。

• 全局参数——适用于所有场景。

• 高级场景——创建入侵、徘徊、跨区域和条件场景。

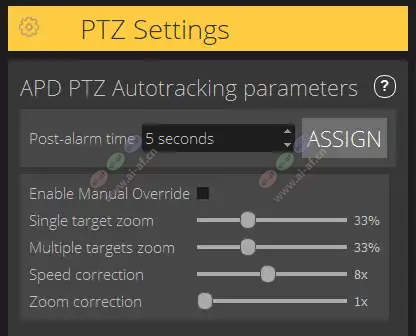

• 报警后时间- 定义被跟踪物体从视野中消失后，PTZ 摄像机返回其原始位置之前的时间。

• 启用手动覆盖- 选中后，操作员可以使用操纵杆、在 VMS 中或摄像机的网页中控制 PTZ 摄像机。

• 单一目标缩放– 调整跟踪单一目标的缩放级别。值越高，识别的可能性就越大，但也会增加丢失快速移动物体的风险。

• 多目标缩放– 调整缩放级别以跟踪多个目标。

• 速度校正– 调整跟踪速度，使快速移动的物体保持在 PTZ 摄像机图像的中心。请注意，较高的值可能会导致跟踪不稳定。

• 变焦校正- 值越高，靠近 PTZ 摄像机视野边缘的物体的缩小程度就越大。

• 配置——打开设备的网页来创建和配置警报。

• 测试警报——测试设备配置的警报。

• 报警后时间：指定— 设置报警后时间。

• 加载— 加载所选设备的备份配置。这对于在设备发生故障或意外卸载后快速恢复尤其有用。配置包括：

• • 执照

  • 参数

  • 校准和场景

  • 校准视频

• 保存— 创建所选设备配置的备份。

• 清除— 从选定的设备中删除校准和场景。如果摄像机已移动，此功能非常有用，因为校准和检测区域将不再有效。

• 查看应用程序日志— 查看AXIS Perimeter Defender 内部日志。

• 导出支持日志— 生成包含详细信息的支持文件。始终将此文件包含在支持请求中。

CPU 负载指示器实时显示当前计算机 CPU 负载。过高的 CPU 负载可能导致计算机或应用程序无响应。使用AXIS Perimeter Defender Setup 时，请务必关闭其他应用程序以最大化 CPU 分配。如果 CPU 负载过高并且您尝试添加设备，系统会发出警告。

添加的设备会占用主机的 CPU 资源来解码并显示来自摄像机的视频流。为减少对主机的影响，添加的设备的视频流默认以较低的帧率（约1 fps ）显示。在最大化视频流或校准过程中，将恢复正常帧率（约8 fps ）。

为了演示目的，AXIS Perimeter Defender 和AXIS Perimeter Defender PTZ Autotracking 预装了一些演示片段，可用于演示分析，而无需安装活动摄像机。演示片段展示了在不同环境中可以预期的检测和自动跟踪结果类型。

1. 转到应用程序 > 添加 > 演示剪辑，然后执行以下一项或多项操作：

2. • 根据类型过滤演示剪辑。

   • 选择至少一个演示剪辑。

3. 要添加演示剪辑，请单击添加选定的演示剪辑。

添加后，演示片段将作为标准视频流显示在界面中。校准可用且分析已激活，因此用户可立即在视频流上看到分析和自动跟踪结果。可以通过单击实时视图中的运行状态或左侧窗格上的运行或停止按钮来停止或启动分析和自动跟踪。

校准和配对可以修改和重做。同样，检测场景也可以添加、删除和修改。

左侧窗格中的“支持”选项卡有一个“清除”按钮，可让您将校准和场景恢复为原始值。无法完全删除校准。

AXIS Perimeter Defender 和 AXIS Perimeter Defender PTZ Autotracking 的安装过程略有不同。

您需要执行以下步骤才能在您的站点上启动并运行AXIS Perimeter Defender：

1. 安装摄像机。请参阅安装摄像机。

2. 下载并在计算机上安装该软件。请参阅在计算机上安装软件。

3. 连接到您的设备。请参阅添加设备。

4. 在每台设备上安装AXIS Perimeter Defender。请参阅在设备上安装软件。

5. 注意

   您不需要校准仅以 AI 模式运行的设备。要同时以校准模式和 AI 模式运行设备，您需要校准它们。

6. 校准设备。请参阅校准 - AXIS Perimeter Defender。

7. 通过添加场景来定义触发警报的规则。请参阅定义场景。

8. 设置要发送的警报。请参阅定义输出。

您需要执行以下步骤才能在您的站点上启动并运行 AXIS Perimeter Defender PTZ 自动跟踪：

1. 安装摄像机。请参阅 安装摄像机和安装 PTZ 摄像机。

2. 下载并在计算机上安装该软件。请参阅在计算机上安装软件。

3. 连接到您的设备。请参阅 添加设备。

4. 在固定摄像机上安装 AXIS Perimeter Defender 2.5.0 或更高版本，并在 PTZ 摄像机上安装 AXIS Perimeter Defender PTZ Autotracking。请参阅 在设备上安装软件。

5. 校准设备并设置场景。请参阅 校准 - PTZ 自动跟踪。

6. 配对设备。请参阅配对摄像机 - PTZ 自动跟踪。

7. 设置要发送的警报。请参阅定义输出。

要指定现场摄像机的放置位置，我们建议您使用AXIS Perimeter Defender 的设计工具。该工具同时考虑了 Axis 摄像机和AXIS Perimeter Defender 的要求。该工具可帮助您决定：

• 摄像机安装高度

• 倾斜角度

• 最小检测距离

• 最大检测距离

要下载该工具，请访问/products/axis-perimeter-defender

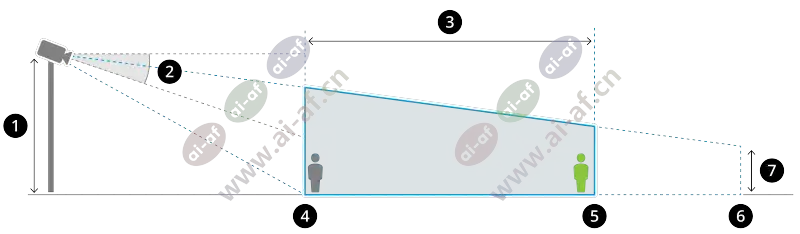

1. 安装高度
2. 倾斜
3. 检测区域
4. 最小检测距离
5. 最大检测距离
6. 视场距离
7. 视场仰角

最大检测距离处的物体高度 –

为了在最大检测距离处检测到站立的人，像素高度必须至少为总图像高度的 5%（热像仪为 3.5%）。例如，如果可视化图像的高度为 576 像素，则站在检测区域末端的人的高度必须至少为 28 像素（热像仪为 20 像素）。

最小检测距离处的物体高度 –

为了在最小检测距离处检测到站立的人，像素高度不能超过总图像高度的 60%。

AI 模式下运行时物体高度 –

当您在 AI 模式下运行应用程序时，物体的大小需要与要检测的头像相同或更大。

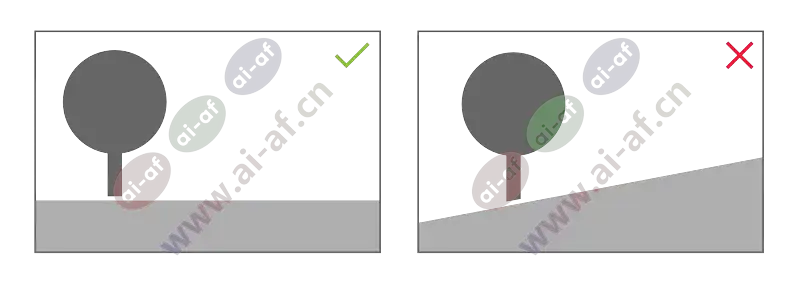

倾斜角度 -

摄像机必须充分朝向地面，以便图像中心位于地平线以下。安装摄像机时，应使最小检测距离大于摄像机安装高度的一半（最小检测距离 > 摄像机安装高度 / 2）。

滚动角度 –

摄像机的滚动角必须几乎等于零。

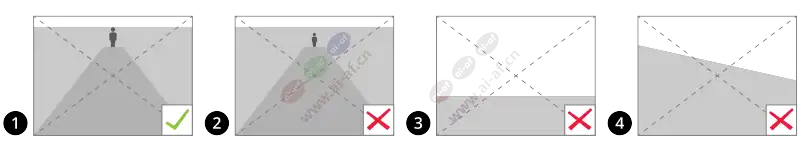

1. 物体的高度、倾斜角度、滚动角度合适。
2. 最大检测距离处的物体高度小于图像高度的 5％（热像仪为 3.5％）。
3. 图像的中心位于地平线上方。
4. 摄像机的滚动角不近似等于零。

• 最大检测距离取决于：

• 摄像机类型和型号

• 摄像机镜头。焦距范围越大，检测距离越远。

• 人体在图像中必须覆盖的最小像素大小才能被检测到。站立的人的像素高度必须至少为视觉摄像机图像高度的 5%，热像仪图像高度的 3.5%。

• 天气

• 灯光

• 摄像机负载

• 安装摄像机时，请考虑：

• 振动。该应用程序可容忍摄像机轻微振动，但当摄像机不受振动时，可获得最佳性能。

• 视野。摄像机的视野必须固定。

• 检测区域需要提供以下条件：

• 清晰的视野

• 地面必须平坦或略有倾斜

• 运动时不会触发灯光

• 清晰的视野

• 对于视觉摄像机，照明水平和图像设置必须足以在人、车辆和背景之间提供足够的对比度。

• • 当您使用带有人工照明的 Axis 日夜摄像机时，我们建议整个检测区域的照度至少为 50 勒克斯。

  • 当您使用外部红外线点时，我们建议最大检测距离为 80 米，并且红外线点的范围是最大检测距离的两倍以上。

  • 使用内置红外照明时，最大检测距离限制为 20 米，具体取决于摄像机和环境。

• 对于热像仪来说，背景和前景之间需要有较高的对比度

为了优化检测性能，AXIS Perimeter Defender 会自动学习白天和夜晚的差异，并利用这些信息来微调检测算法。微调大约需要24 小时，这意味着在运行该应用程序一段时间后，白天和夜晚的检测效果都会达到最佳。

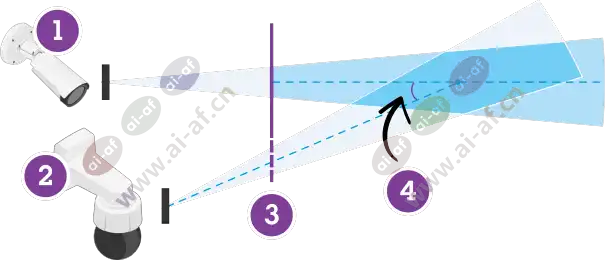

本章介绍如何将 PTZ 摄像机与固定摄像机安装在一起。有关如何安装固定摄像机的说明，请参阅安装摄像机。

1. 固定网络摄像机
2. PTZ 网络摄像机
3. 最小检测距离
4. 摄像机之间的角度

• PTZ 摄像机的初始预置位必须覆盖固定摄像机检测区域的 60% 以上。

• 要被 PTZ 摄像机跟踪，站立的人必须覆盖 PTZ 摄像机图像高度的 4% 以上。

• PTZ 摄像机必须放置在固定摄像机的最小检测距离 (C) 之前。

• 固定摄像机与 PTZ 摄像机之间的角度必须小于 30° (D)。

• 地面必须平坦。

1. 从/products/axis-perimeter-defender下载AXIS Perimeter Defender 软件

2. 在您的计算机上安装该软件。

您可以通过三种不同的方式将设备添加到AXIS Perimeter Defender 应用程序：

• 通过网络扫描自动添加。请参阅自动添加设备。

• 通过指定连接设置手动添加。请参阅手动添加设备。

• 通过加载之前保存的站点自动加载。请参阅加载现有站点。

添加设备后，您将看到设备上安装的所有其他应用程序的列表。我们建议您停止任何不必要的应用程序，因为它们会使用摄像机的 CPU 资源，这会影响AXIS Perimeter Defender 的性能并可能妨碍正确安装。

如果设备没有足够的 CPU 资源（例如由于其他应用程序正在运行），AXIS Perimeter Defender 会降低帧速率。如果帧速率低于每秒 5 帧，实时视图中的设备名称旁边会显示一个黄色警告三角形。将鼠标悬停在三角形上时，会显示当前帧速率。

有关更多信息，请参阅CPU 负载。

1. 要扫描周围网络中的设备，请转到应用程序并单击搜索。

   首次搜索时，若没有可用的密码，则会打开密码对话框。否则，将使用可用的密码连接设备。

2. 选择设备并单击“添加选定设备”。

   如果密码正确，则会显示静态图像来指导用户选择设备。

1. 转到应用程序并单击添加。

2. 输入以下内容：

3. • 设备的 IP 地址或主机名。

   • 设备的根密码，因为AXIS Perimeter Defender 需要根访问权限。

   • 用于连接的 HTTP 端口。默认端口为 80。

   • 设备的可选名称，以便于识别。

   • 如果设备位于远程网络上，而连接速度可能较慢，请检查远程网络上的设备。未配置为远程的慢速连接可能会导致校准不工作或错误。

   • 注意

     对于远程连接，用户必须能够通过 HTTP 连接到设备。确保正确设置 HTTP 端口。当连接带宽不足或不稳定时，远程配置可能会失败。

4. 单击“确定”。

要加载先前保存的站点配置：

1. 转到应用程序并单击加载站点。

2. 浏览选择站点配置文件，然后单击“打开”。实时视图将自动显示。

您需要在每个设备上安装AXIS Perimeter Defender。

如果您想检查设备上安装了哪个版本的AXIS Perimeter Defender，您可以将鼠标悬停在实时视图中的安装状态上。

如果设备未安装AXIS Perimeter Defender，则实时视图中的所有图标都显示为灰色。

1. 转至安装。

2. 选择您想要安装应用程序的设备。

3. 选择AXIS Perimeter Defender的最新可用版本并单击“安装”。

   AXIS Perimeter Defender 现已安装在选定的设备上并自动启动。

4. 浏览许可证并执行以下操作之一：

5. • 如果在单个设备上安装：选择该设备的许可证文件。

   • 如果在多台设备上安装：选择存储许可证文件的文件夹。

6. 单击“安装”。

为了让AXIS Perimeter Defender 正确解读场景，您必须校准所有设备。在校准过程中，您需要引入参考点，为处理器提供深度和高度信息。您还可以定义感兴趣的区域。

1. 校准包括两项任务：

2. 执行校准：

3. • 自动 — 大多数情况下建议使用。请参阅执行自动校准。

   • 手动 — 如果摄像机的自动校准失败，或需要进行微调，或者无法对场景进行巡检且场景中存在已知高度的物体，则建议使用手动校准。例如，远程边界的围栏线由多个间距均匀且高度一致的围栏柱组成。请参阅执行手动校准。

4. 验证校准结果。请参阅验证校准质量。

为了加快大型站点的配置速度，您可以同时校准多个设备。您可以自动或手动执行校准，就像校准单个摄像机一样。在同时校准多个设备之前，请考虑以下事项：

• 您可以同时安装和配置的最大设备数量取决于您的计算机的 CPU 功率和可用内存。AXIS Perimeter Defender Setup 中的设备过多可能会导致崩溃。当出现 CPU 过载警告时，请使用保存站点功能安装和配置设备子集。

• 自动校准多台设备需要的 CPU 资源和 RAM 比单台设备多。在低配置系统上，这可能会导致计算机在一段时间内无响应或导致应用程序崩溃。如果发生崩溃，捕获的视频仍可用于随后的单台摄像机校准。

使用自动校准功能，您可以让一个人走过监控现场来校准一台或多台摄像机。摄像机会自动收集校准所需的信息。

• 为了成功进行自动校准：

• 当视野范围内有很多人时，请勿校准。

• 当视野范围内有大量车辆经过时，请勿进行校准。

• 当视野范围内有其他物体移动时，请勿校准。例如，树木或旗帜在风中飘扬。

• 请勿校准未与地面平行安装的摄像机。

• 走过场景的人必须能够从前到后覆盖整个视野。如果做不到，最好切换到手动校准。

• 如果摄像机位于远程网络上但未远程连接，则穿过现场的人必须行走约 5 分钟才能确保捕获足够的图像。这是因为远程网络上的设备的帧速率通常较低。

1. 转至校准。

2. 选择您想要校准的设备。

3. 单击“自动”。

4. 设置录制开始时间。拍摄应在穿过场景的人进入视野前至少10 秒开始。

5. 设置录制时长。考虑以下几点：

6. • 需要有足够的时间让人物在整个场景中来回走动。

   • 视频的长度会影响校准计算。

7. 输入穿过场景的人的身高（厘米），然后单击“捕获”。

   要重新使用之前捕获的视频，请点击使用之前的捕获。

8. 让此人按照以下指示走过现场：

9. • 以之字形路径行走，尽可能覆盖场景从前到后的检测区域。我们建议在视野范围内采用 V 形路径。

   • 在视野范围内从头到脚几乎始终保持完全可见。

   • 沿直线缓慢行走。

   • 始终保持直立姿势。

   • 改变方向前暂停1-2秒。



10. 通过确认准确检测到人员来验证自动校准是否已成功。请参阅验证校准质量。

11. 要保存校准，请单击“接受”。

    要执行新的校准，请单击新建。

    要执行手动校准，请单击手动。

当您接受校准后，蓝色边框表示最大检测区域。最大检测区域是可以监控的最大区域。在此区域之外，可能会检测到入侵者，但不能保证。

校准后，您应该可以在几个不同的地方看到走过场景的人。如果根本看不到该人，则自动校准失败，需要重新进行。

• 有多种方法可以验证校准的质量：

• 检查校准精度指示器。它反映了自动计算的精度水平，用于测量人员覆盖场景的程度以及检测到人员的程度。如果精度指示器位于红色区域，则表示校准失败，您无法单击“接受”。请参阅执行手动校准。

• 您可以使用网格工具。请参阅使用网格验证校准。

• 您可以使用头像工具。请参阅使用头像验证校准。

• 您可以检查检测结果。请参阅使用检测结果验证校准。

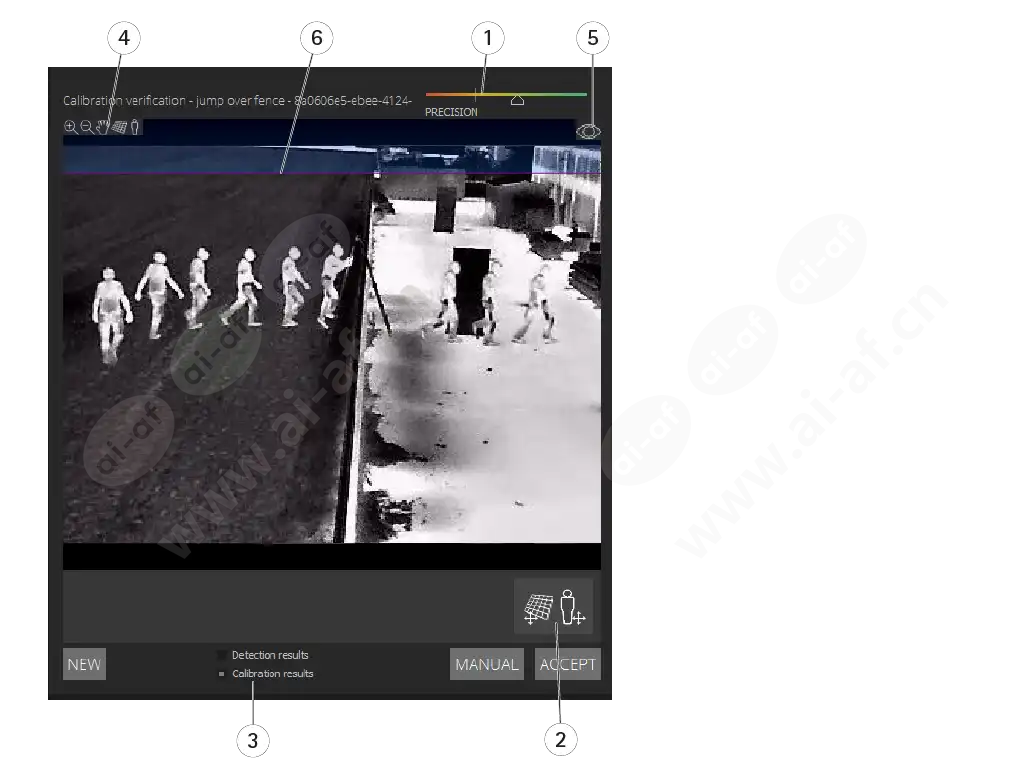

1. 校准精度指示器
2. 网格和头像工具
3. 动态或静态视图
4. 视图修饰符
5. 在校准图像和实时视图之间切换
6. 地平线

地平线代表场景中地面的可见端。定义场景时，无法将场景区域放置在地平线上方的蓝色区域中，因为该区域位于地面上方，而场景区域根据定义位于地面上。

网格应与地面上的方形网格相对应。您可以通过单击网格视图修改器图标来切换网格的显示。

您可以通过在预览窗格中拖动网格来旋转它。尝试将其与场景中的某些结构对齐，看看结果是否合理。

如果网格与地面平行，没有奇怪的斜率，并且在对网格应用必要的旋转后，与现实世界中平行的人造物体平行，则校准是好的。

虚拟形象允许您在场景中放置一个身高适中的 3D 人物虚拟形象。您可以通过点击虚拟形象视图修改器图标来切换虚拟形象的显示。

根据当前校准，其在视图窗格中的大小与该位置的普通人的大小相对应。通过移动虚拟形象，您可以确保其大小相对于场景中的其他物体或人物是合理的。您应该在不同位置检查虚拟形象，因为虚拟形象在某个位置的大小可能正确，但在图像中的其他地方大小可能不正确。

如果AXIS Perimeter Defender 以实时流形式接收人员行走的视频片段，您可以使用检测结果来检查其在当前校准下的表现。

1. 从校准结果切换到检测结果。

2. 查看进入监控场景的人或车辆的检测情况：

3. • 如果校准正确，则用红色矩形标记人，用蓝色矩形标记车辆。

   • 如果经常没有标记人或车辆，则自动校准很可能失败。

   • 红色区域表示根据计算出的校准后的检测极限区域，即不满足图像中人体高度先决条件的区域。在此区域中，检测可能会因目标尺寸而失败。

如果您尚未尝试自动校准，则需要先拍摄一段短视频并创建合成图像，然后才能执行手动校准。 按照与自动校准相同的步骤（执行自动校准），但在校准选项卡中选择手动而不是自动。 要在拍摄视频后创建合成图像：

• 移动滑块在视频剪辑中导航

• 在关键位置，单击摄像机图标将图像添加到合成中

• 确保合成图像反映场景的完整横截面：前、后、左和右。

当您拥有手动或自动创建的复合图像时，您可以继续手动校准。

• 校准引擎通过估计以下内容进行校准：

• 地平线

• 图像中垂直线的分布或散开方式

• 场景的规模

执行手动校准时，需要通过校准元素将此信息提供给校准引擎。校准元素有三种类型：

• 人物标尺用于在场景中的各个位置标记已知普通人的身高。如果您已经尝试过自动校准，则编辑器窗格中显示的图像很可能显示同一个人的多个实例。将人物标尺从地面向上放置，以在一个或多个位置标记人物的身高和方向。人物标尺必须从地面开始，并且在现实世界中应垂直。现实世界中人物标尺的长度必须与编辑器窗格中人物按钮旁边指示的高度相对应。人物标尺标有半透明的浅蓝色符号。

  如何最好地放置一个人的棍子

• • 我们建议您将棍子放在双脚并拢的人身上。

  • 如果将一根棍子放在双脚分开站在地上的人身上，请将棍子下端放在此人脚后跟中间的地面上。

  • 将棍子对准人的躯干。但是，如果他或她向某个方向倾斜，通常是在行走时向前倾斜，请尝试通过将棍子放得更直立来补偿倾斜。使用场景中的任何线索来指导您，例如树木、栅栏或灯柱。

  • 对于场景的比例，至少需要一个与人物高度对应的人杖。如果场景中看不到人，您可以在其他已知高度的垂直物体上添加人杖，例如3 米高的栅栏柱，并将人的高度设置为物体的高度。

• 平行水平线（H 线）用于标记场景中已知的水平线和平行线。这些线可以位于地面或墙壁上，或两者兼有，但它们必须全部平行。如果添加 H 线，则需要添加至少两条。您可以将它们放置在直路的侧面或标记上、一组直铁路轨道上、墙壁上的某个可见结构上或一排栅栏柱的顶部和底部。H 线用浅蓝色标记。

• 垂直线（V 线）用于标记场景中已知的垂直线。V 线应标记现实世界中的某些垂直结构。例如，这可以是栅栏柱、建筑物的角落或标志。V 线不必从地面开始。V 线用深蓝色标记。请注意，V 线非常敏感，因为方向的微小变化可能会极大地改变校准。根据经验法则，V 线应该在图像的右侧向右倾斜，在左侧向左倾斜。

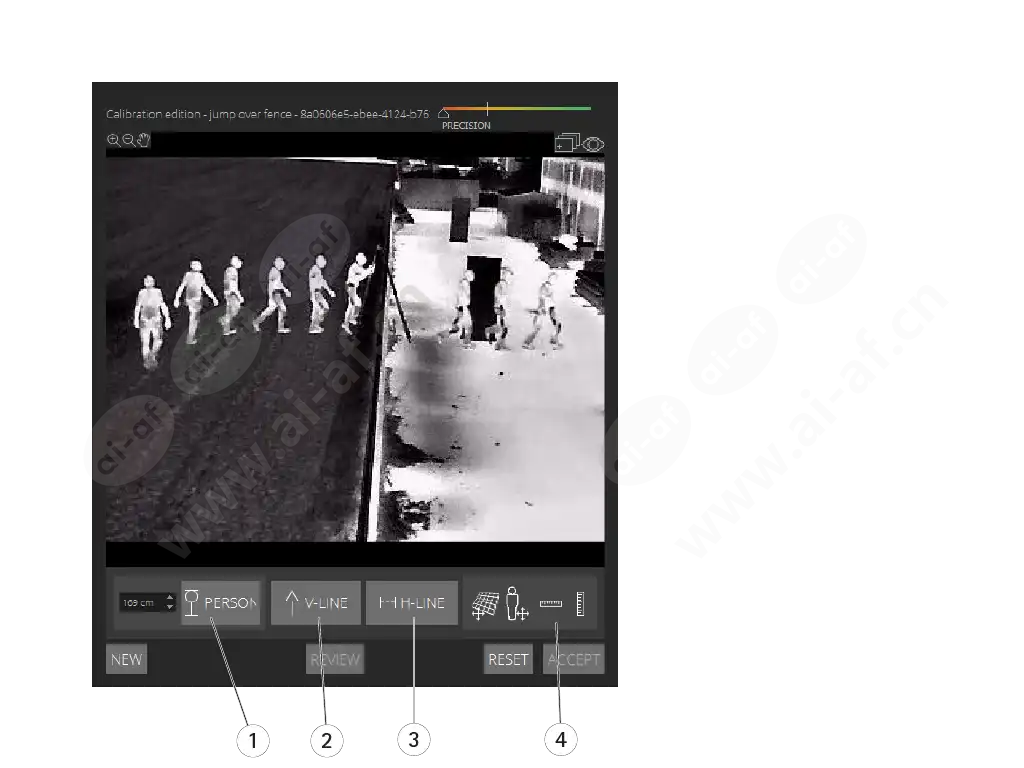

1. 人棍
2. 垂直线（V 线）
3. 平行水平线（H 线）
4. 网格和头像工具

校准元件数量

一般来说，在场景中添加人物棍棒、H 线和 V 线时，数量越多越好。校准引擎可以用很少的线进行校准，但通常绘制的线和棍棒越多，校准质量就越好。添加人物棍棒时，我们建议您将它们放置在近处和远处、左侧和右侧。

图像中的垂直结构

根据安装摄像机的建议，所有摄像机必须略微向下。因此，现实世界中的所有垂直结构在图像中看起来都像孔雀尾巴一样散开。这意味着所有人形棍棒和 V 线都应向图像边缘倾斜。图像右半部分的棍棒应向右倾斜，左半部分的棍棒应向左倾斜。放置的人形棍棒或 V 线中至少有一个必须“正确倾斜”，校准才能起作用。

精度指示器提供有关已添加到场景中的细节级别和质量的视觉反馈。要成功进行手动校准，标记应从前到后、从左到右覆盖场景。绿色精度指示器表示这一点。

校准质量

可以使用网格或头像操纵器检查校准的质量。请参阅验证校准质量。或者，单击查看。这将显示使用当前手动校准在捕获的视频上运行AXIS Perimeter Defender的结果。

1. 同时选择固定摄像机和 PTZ 摄像机。

2. 转到校准并单击设置 PTZ 位置。显示固定摄像机视图的弹出窗口。

   应用程序启动时，PTZ 摄像机将短暂地平移、倾斜和缩放。

3. 检查两个摄像机的视图是否对齐。

   如果不是，请点击实时取景图像，调整 PTZ 摄像机的视角，直到与固定摄像机的视角一致。确保没有滚动。

4. 单击设置 PTZ 位置。

   如果按钮不可见，请利用固定摄像机的视图移动弹出窗口。

5. 单击“自动”。

6. 根据执行自动校准中的说明执行自动校准。

7. 使用虚拟模型验证固定摄像机的校准质量。请参阅使用虚拟模型验证校准。

   如果质量足够好，请单击“接受”。

   如果质量不够好，请使用自动校准的视频进行手动校准。单击“手动”并按照执行手动校准中的说明进行操作。

8. 在“场景”中，定义触发警报的规则。请参阅“定义场景”。

9. 在校准中，单击PTZ 摄像机实时视图中的查看。

10. 使用头像验证 PTZ 摄像机的校准质量。请参阅使用头像验证校准。

    如果质量足够好，请单击“接受”。

    如果质量不够好，请使用自动校准的视频进行手动校准。单击“手动”并按照执行手动校准中的说明进行操作。

11. 配对摄像机。请参阅配对摄像机 - PTZ 自动跟踪。

AXIS Perimeter Defender 包含常见的无菌区场景，您可以配置这些场景来保护和监控敏感区域。在校准步骤中，创建了最大检测区域以提供入侵/徘徊类型的默认场景。在此步骤中，您可以定义三种不同类型的更复杂的检测场景：

• 入侵/徘徊。请参阅设置入侵/徘徊场景

• 跨区域。请参阅设置跨区域场景

• 条件。请参阅设置条件场景

如果场景名称旁边出现!符号，则表示场景设置未完成。最常见的问题是其检测区域尚未定义。

您在用户界面中设置的全局参数适用于所有场景。

摄像机类型 –

对于视觉摄像机，选择颜色 - 昼夜。对于热成像摄像机，摄像机类型自动设置为热成像。

其他方法类型 –

选择您想要用检测场景覆盖的那些。

高级缓解措施 –

对于具有 AI 模式的设备，请勾选AI以将其打开。如果场景中包含车辆、前照灯或前照灯效果（例如反射），则可以使用场景中的前照灯/车辆。如果使用此设置，在正常情况下性能有时会降低。默认情况下，所有场景都应包含车辆，因此应包含前照灯。您可以使用镜头上的昆虫/水滴来忽略雨滴或昆虫的触发，并减少误报。

灵敏度 -

要增加系统的灵敏度，请将滑块向右移动。更高的灵敏度可降低漏检风险，但会增加误报风险。

目标尺寸过滤 –

对于具有AI模式的设备，您可以过滤掉小于目标尺寸的物体。

对于您创建的每个场景，您可以设置持续时间参数。

区域内最低存在感 –

设置物体必须停留在某个区域中才能激活该区域的时间。

狭窄区域 –

如果区域较窄，1-2 秒内即可穿过，则存在错过警报的风险。您可以使用“狭窄区域”功能缓解此风险。请注意，它不能与“区域中的最低存在”结合使用。

入侵/徘徊场景旨在当物体进入某个区域并停留在该区域的时间超过预定义的时间时触发警报。

校准步骤中创建的默认场景属于入侵/徘徊类型，并使用最大检测区域。要按原样使用此场景，请单击“场景”选项卡中的“接受”。

要更改默认方案：

1. 转到场景 > 高级场景。

2. 更改默认检测区域：

3. • 要移动检测区域中的现有点，请用鼠标单击并拖动它们。

   • 要创建其他点，请单击任意现有线段并用鼠标拖动。

4. 在“检测”下，选择要检测的对象类型。

5. 在持续时间参数下，如果您不希望物体一进入区域就触发警报，请在区域中最小存在时间中设置徘徊时间。

6. 如果区域较窄，可在 1-2 秒内穿过，而您仍希望触发警报，请选择狭窄区域。此设置不能与区域中的最小存在结合使用。有关更多信息，请参阅持续时间参数。

7. 要将更改上传至摄像机并切换回主视图，请单击“接受”。

跨区域场景设计为当物体按给定顺序穿过两个检测区域时触发警报。

在持续时间参数下，您可以为场景中的每个区域定义最小存在时间。如果 T _A是原点区域的最小时间，T _{B是终点区域的最小时间，则只有当物体在原点区域停留的时间超过 T A}，然后在终点区域停留的时间超过 T _B时，才会触发警报。

1. 转到场景 > 高级场景。

2. 单击“新建”，然后选择“跨区域”。

3. 创建两个相距至少一米（3 英尺 3 3/8 英寸）的检测区域：

4. • 要创建检测区域，请在图像中单击多次。

   • 要完成区域，请在图像中单击鼠标右键。

5. 要指定禁止穿越方向，请单击“选择原点”，然后单击其中一个区域。

6. 在“检测”下，选择要检测的对象类型。

7. 在持续时间参数下，如果您不希望在对象进入时立即激活区域，请为一个或两个区域设置最小存在时间。

8. 如果区域较窄，可在 1-2 秒内穿过，而您仍希望触发警报，请选择狭窄区域。此设置不能与区域中的最小存在结合使用。有关更多信息，请参阅持续时间参数。

9. 要将更改上传至摄像机并切换回主视图，请单击“接受”。

条件场景旨在当物体未先经过其他区域就进入某个区域时触发警报。

• 在持续时间参数下，您可以为场景中的每个区域定义最短存在时间。如果授权区域中的最短时间为T _{A ，入侵区域中的最短时间为 T B}，则仅当对象满足以下条件时才会触发警报：

• 在没有首先进入授权区域的情况下，在入侵区域停留的时间超过 T _{B 。}

• 在授权区域停留的时间短于 T _A ，然后进入入侵区域并停留的时间长于 T _B。

• 如果物体出现以下情况，则不会触发警报：

• 不进入入侵区或者在入侵区停留的时间短于T _B。

• 在授权区域停留的时间超过 T _A，则进入入侵区域（无论物体停留多长时间）。

1. 转到场景 > 高级场景。

2. 单击“新建”并选择“条件”。

3. 创建两个或更多个相隔至少一米（3 英尺 3 3/8 英寸）的检测区域：

4. • 要创建检测区域，请在图像中单击多次。

   • 要完成区域，请在图像中单击鼠标右键。

5. 要指定允许的穿越方向，请单击“选择入侵区域”，然后单击其中一个区域。

6. 在“检测”下，选择要检测的对象类型。

7. 在持续时间参数下，如果您不希望在对象进入时立即激活区域，请为一个或两个区域设置最小存在时间。

8. 如果区域较窄，可在 1-2 秒内穿过，而您仍希望触发警报，请选择狭窄区域。此设置不能与区域中的最小存在结合使用。有关更多信息，请参阅持续时间参数。

9. 要将更改上传至摄像机并切换回主视图，请单击“接受”。

在AXIS Perimeter Defender PTZ 自动跟踪设置中，您必须将固定摄像机和 PTZ 摄像机配对，以确保 PTZ 摄像机能够有效跟踪移动物体。

如果您执行了自动校准，则可以执行两个摄像机的自动配对。否则，您需要执行手动配对。

在配对视频中，红线代表人，橙色边界框代表 PTZ 摄像机的放大图像。

1. 在校准 > PTZ 配对审查中，验证两个摄像机的配对视频：

2. • 检查两幅图像中的红线在整个视频中是否对齐

   • 检查红线是否始终从人的脚延伸到头部

   • 检查人是否始终位于 PTZ 摄像机视频的橙色边界框的中心

3. 如果满足步骤1中的条件，则选择交互式配对评审。

   如果不满足条件，请单击手动并按照执行手动配对中的步骤进行操作。

4. 移动滑块以在视频剪辑中导航。检查：

5. • 两幅图中的蓝线在整个视频中是对齐的

   • 该人始终位于 PTZ 摄像机视频的橙色边界框内

6. 如果存在缺少橙色边界框的场景：

7. 1. 激活固定摄像机图像中的头像。

   2. 使用滑块在视频中前后移动。将头像放置在固定摄像机视图中的人身上，并检查红点是否位于 PTZ 摄像机图像中人的脚上。

8. 如果某些场景自动配对未添加蓝线，请单击“手动”并在人物处手动添加红线。请参阅执行手动配对了解详细说明。

9. 单击“接受并退出”。

执行手动配对时，在校准步骤中，您会从走过监控场景的人的脚到头添加垂直红线。您需要在整个视频中添加线条，以覆盖整个场景。

如果您已经执行了自动配对，则视频中已经包含蓝线。

• 删除蓝线和红线：

• 不要从人的脚开始

• 不要一直到人的头部

• 在 PTZ 摄像机图像中没有对应的线

• 要删除某行，请单击该行并按Delete。

1. 移动滑块来导航至视频片段中可见该人物的图像。

2. 在固定摄像机图像中的人身上添加一条红线。线从人的脚开始。这条线有一个 ID 号。

3. 在 PTZ 摄像机图像中的同一物体处添加相应的红线。检查 ID 号是否与固定摄像机图像中的 ID 号匹配。

4. 重复步骤 1-3，直到覆盖整个场景。

   当视频片段包含足够数量的台词以进行有效配对时：

5. • 接受按钮变为活动状态

   • PTZ 摄像机图像中显示橙色边界框

6. 检查人物是否始终位于橙色边界框的中心。如果有些场景不是，请添加更多红线。

7. 激活固定摄像机图像中的头像。

8. 移动滑块在视频片段中导航。使用头像检查：

9. • 在固定的摄像机图像中，头像的大小与人的大小相对应，在不同的位置

   • 在 PTZ 摄像机图像中，红点位于人的脚下

   • 在 PTZ 摄像机图像中，人始终位于橙色边界框的中心

10. 点击“接受”。如果按钮未激活，则需要先添加更多红线。

11. 单击“退出”。

要使 AXIS Perimeter Defender 在检测到入侵时输出警报，您需要为其定义规则。系统可以向 VMS 等发送警报。

AXIS Perimeter Defender 可以通过不同的接口发送警报。

从应用程序本身来看：

• 通过 TCP/IP 发送 XML 或纯文本警报通知

• 通过多部分 HTTP 实现的 XML 元数据流

从设备：

• 通过 TCP/IP 发送警报的基本免费文本通知

• 电输出（干触点或湿触点）

• 电子邮件通知

• FTP 上传报警图像

您可以同时激活多个接口。

有关更多深入信息，请参阅输出。

定义设备发送警报的规则：

1. 转到“输出”并单击“配置”。设备的网页将在网络浏览器中打开。

2. 创建新的操作规则。

3. 从触发器列表中，选择应用程序，然后选择AXISPerimeterDefender和触发操作的场景。

4. 注意

   要针对所有定义的场景触发相同的操作，请选择ALL_SCENARIOS。

5. 从操作列表中，选择当满足条件时执行的操作。

6. 单击“确定”。

有关如何创建操作规则的详细信息，请参阅设备的用户手册。

此接口允许 TCP/IP 接收方接收每个警报的更完整、更具描述性的 XML 或文本消息。相对于自由文本接口，XML/文本接口具有以下优势：

• 闹钟开始时、闹钟结束时以及闹钟期间每10 秒都会发送通知。

• 时间戳：警报开始和警报结束通知包含与摄像机时钟同步的时间戳，并提供事件的准确日期和时间。

• 警报类型：AXIS Perimeter Defender 支持多种警报类型，请参阅定义场景。XML/文本通知包含已触发哪种类型的警报的信息。请注意：“区域穿越”场景的类型为“通过”，徘徊场景的类型为“存在”

• 涉及警报生成的区域；每个AXIS Perimeter Defender 场景与一个或多个区域相关联，XML/文本通知包括与警报相关联的区域（例如，对于入侵警报，即检测到人员的入侵区域）

相对于自由文本接口，XML/文本接口有以下限制：

• 消息文本是固定的，并且没有自由文本字段。

• 每个摄像机每次仅支持一个收件人。

XML/文本通知的接收者会收到四种类型的消息：

• 当配置 XML 通知时， AXIS Perimeter Defender 会发送 CONNECTION_TEST 消息，以验证与接收者的通信是否按预期工作。

• 当AXIS Perimeter Defender 触发警报时，它会发送 ALARM_START 消息。

• 在警报持续时间内，AXIS Perimeter Defender 会发送多条“警报正在进行”消息，每 10 秒发送一条。所有这些消息都具有相同的 GUID 标签，与与同一警报相关的 ALARM_START 消息和 ALARM_STOP 消息的标签相同

• 在警报结束时，AXIS Perimeter Defender 会发送 ALARM_STOP 警报。

有关这些消息格式（XML 和文本格式）的说明，请参阅XML 和文本格式示例。

XML 格式是 TCP/IP 通知的默认格式。不过，如果通知大小很重要，则可以使用文本格式来生成较短的消息。为了选择文本格式，必须在AXIS Perimeter Defender 配置页面中选择“不使用 XML 发送警报”参数。

例子

XML 格式的 CONNECTION_TEST 消息如下例所示：

<?xml version="1.0"?><KEENEO_MESSAGE xmlns:xsi=""         xmlns:xsd=""         VERSION="5.0.0"        ID="1"        TYPE="CONNECTION_TEST"        SENDER_IP="192.168.1.40"        SENDER_PORT="0">  <REFERENTIAL>45</REFERENTIAL></KEENEO_MESSAGE>

• VERSION 是 XML 语法和协议的内部版本。

• ID 是消息的数字标识。ID 不保证是唯一的，也不保证是渐进的。

• TYPE 是消息的类型，这里是“CONNECTION_TEST”。消息类型决定了消息的子标签（“CONNECTION_TEST”类型的消息没有子标签）。

• SENDER_IP 是发送 XML 通知的 Axis 摄像机的 IP 地址。

• SENDER_PORT 始终为零；摄像机无法接收传入消息。

• REFERENTIAL 是与摄像机关联的数字 ID

如果选择文本格式，则通知消息每条包含 7 个字段，以“竖线”字符“|”分隔。如果无法指定某个字段（例如，对于该消息类型来说，该字段没有意义），则用“-”替换。

这七个字段从第一个到最后一个（支架中为格式为XML时对应的XML字段）依次为：

1. 消息数字 ID（XML“KEENEO_MESSAGE”标头的“ID”属性）。

2. 摄像机的 IPv4 地址（XML“KEENEO_MESSAGE”标头的“SENDER_IP”属性）。

3. 与 AXIS Perimeter Defender 实例相关的参考编号（“REFERENTIAL”标签）。

4. 消息类型（XML“KEENEO_MESSAGE”标头的“TYPE”属性）。

5. 警报类型（“TYPE”标签）。

6. 触发警报的场景的名称（“SCENARIO_NAME”标签）。

7. 时间戳（“TIMESTAMP”标签）。时间戳格式与 XML 格式相同。

先前的 TEXT 格式的 CONNECTION_TEST 消息是：

1|192.168.1.40|45|CONNECTION_TEST|-|-|-

例子

XML 格式的 ALARM_START 消息如下例所示：

<?xml version="1.0"?><KEENEO_MESSAGE xmlns:xsi=""        xmlns:xsd=""        VERSION="5.0.0"        ID="9999"        TYPE="ALARM_START"        SENDER_IP="192.168.1.40"        SENDER_PORT="0">  <REFERENTIAL>0</REFERENTIAL>  <TYPE>INTRUSION</TYPE>  <SCENARIO_NAME>Intrusion-0</SCENARIO_NAME>  <EXTRA_DATA>zone=testzone</EXTRA_DATA>  <TIMESTAMP>2014-03-01T21:24:12.114</TIMESTAMP>  <GUID>77acddf9-e0d4-402e-a497-231aeee22788</GUID></KEENEO_MESSAGE>

• 消息头与“CONNECTION_TEST”消息相同。

• 消息类型为“ALARM_START”，并具有一组子标签。

• • REFERENTIAL 是与摄像机关联的数字 ID。

  • TYPE 是 AXIS Perimeter Defender 触发的警报类型，本例中为“INTRUSION”。其他可能的类型包括“PRESENCE”、“PASSAGE”和“CONDITIONAL”。

  • SCENARIO_NAME 是触发警报的场景的名称，如配置界面中定义。请参阅设置入侵/徘徊场景

  • EXTRA_DATA 携带与警报相关的区域名称（或区域名称列表），例如入侵区域。

  • TIMESTAMP 是闹钟开始的日期和时间，格式为 YYYY-MM-DDTHH:mm:ss.zzz，其中：

    – YYYY 是 4 位数字的年份，例如 2014。

    – MM 是 2 位月份数字，例如 01 代表一月。

    – DD 是 2 位数字的日期，例如 03 代表 3 号。

    – 'T' 是固定字母

    – HH 是 24 小时格式的小时，从 00 到 23

    – mm 是 2 位数字的分钟，从 00 到 59

    – ss 是 2 位秒数，从 00 到 59

    – zzz 是 3 位毫秒数，从 000 至 999。

    AXIS Perimeter Defender 使用摄像机内部日期和时间来生成警报时间戳，因此将摄像机与某种外部时钟同步非常重要。

  • GUID 是一个唯一的标识符，对于与同一警报相关的所有消息都是恒定的（因此 ALARM_START、ALARM_IN_PROGRESS 和 ALARM_STOP）

这是 ALARM_START 消息的等效文本格式：

9999|192.168.1.40|0|ALARM_START|INTRUSION|Intrusion-0|2014-03-01T21:24:12.114

例子

XML 格式的 ALARM_IN_PROGRESS 消息如下例所示：

<?xml version="1.0"?><KEENEO_MESSAGE xmlns:xsi=""        xmlns:xsd=""        VERSION="5.0.0"        ID="9999"        TYPE="ALARM_IN_PROGRESS"        SENDER_IP="192.168.1.40"        SENDER_PORT="0">  <REFERENTIAL>0</REFERENTIAL>  <TYPE>INTRUSION</TYPE>  <SCENARIO_NAME>Intrusion-0</SCENARIO_NAME>  <GUID>77acddf9-e0d4-402e-a497-231aeee22788</GUID></KEENEO_MESSAGE>

• 消息头与“CONNECTION_TEST”和“ALARM_START”消息相同。

• 消息类型为“ALARM_IN_PROGRESS”，并有一组子标签。

• • REFERENTIAL 是与摄像机关联的数字 ID。

  • TYPE 是 AXIS Perimeter Defender 触发的警报类型，与相应的 ALARM_START 相同。

  • SCENARIO_NAME 是触发警报的场景的名称，与相应的 ALARM_START 相同。

  • GUID与相应的ALARM_START相同。

相应的 ALARM_IN_PROGRESS 消息（TEXT 格式）：

9999|192.168.1.40|0|ALARM_IN_PROGRESS|INTRUSION|Intrusion-0|-

例子

XML 格式的 ALARM_STOP 消息如下例所示：

<?xml version="1.0"?><KEENEO_MESSAGE xmlns:xsi=""        xmlns:xsd=""        VERSION="5.0.0"        ID="9999"        TYPE="ALARM_STOP"        SENDER_IP="192.168.1.40"        SENDER_PORT="0">  <REFERENTIAL>0</REFERENTIAL>  <TYPE>INTRUSION</TYPE>  <SCENARIO_NAME>Intrusion-0</SCENARIO_NAME>  <EXTRA_DATA>zone=testzone</EXTRA_DATA>  <TIMESTAMP>2014-03-01T21:24:26.304</TIMESTAMP>  <GUID>77acddf9-e0d4-402e-a497-231aeee22788</GUID></KEENEO_MESSAGE>

• 消息头与前面的消息相同。

• 消息类型为“ALARM_STOP”，并且具有与ALARM_START消息相同的一组子类型。

相应的 ALARM_IN_PROGRESS 消息（TEXT 格式）：

9999|192.168.1.40|0|ALARM_STOP|INTRUSION|Intrusion-0|2014-03-01T21:24:26.304

TCP/IP 连接在每条消息发送后都会关闭。因此，接收者必须始终保持监听套接字打开，以便能够接收进一步的通知。

如果由于网络断开等原因无法联系到 XML 通知的远程收件人，AXIS Perimeter Defender 将开始在内部缓冲未发送的警报并定期（至少每10 秒）尝试再次发送警报。在连续多次发送新消息失败后（尝试再次从缓冲区发送消息时失败不属于这种情况），AXIS Perimeter Defender 将声明收件人“永久离线”并停止向收件人发送 XML 通知。连续失败次数固定为 20，大致相当于 4 或 5 次入侵警报，每次平均持续时间为40 秒。如果发生以下事件之一， AXIS Perimeter Defender 将开始再次向同一收件人发送通知：

• AXIS Perimeter Defender 已重新启动。

• 再次保存参数“报警流网址”的相同值。

AXIS Perimeter Defender 实现了“警报后时间”的概念。它是指警报停止后的时间间隔，在此期间，如果触发另一个警报，则两个警报将合并为一个唯一警报。

1. AXIS Perimeter Defender 在时间 10、27 和 57触发了三次警报。每个警报持续时间为10 秒，即入侵者花了10 秒的时间穿越入侵区域。
2. 增加了10秒的报警后时间。
3. 使用 XML 通知和 XML 元数据的警报。
4. 使用电子邮件通知、ftp 图像上传、电气接触器和基本 TCP/IP 通知的警报。

（2）请注意， 10 秒的警报后时间（绿色）会增加每次警报的持续时间，从而导致间隔10 秒或更短的两个警报融合（合并） 。

(3) 您可以通过 XML 通知和 XML 元数据查看AXIS Perimeter Defender发出的最终警报编号和持续时间。警报后时间可用于获取较少的较长警报，而不是获取多个较短且连续的警报。

(4) 对于电子邮件通知、ftp 图像上传、电气触点和基本 TCP/IP 通知，使用 10 秒警报后时间的结果不同。这些通知仅考虑警报开始，而忽略警报停止。因此，当您使用这些通知时，没有“警报持续时间”的概念，因此，警报后时间不会改变通知本身的持续时间。它始终固定为用户在配置通知时选择的值。因此，当连续警报由于警报后时间而合并为一个时，只会发送一个通知。您可以看到AXIS Perimeter Defender 合并了前两个警报，因此只发送了一个通知。因此，电子邮件通知、ftp 图像上传、电气触点和基本 TCP/IP 通知只会通知其中两个。图表显示这些通知的固定持续时间为5 秒。

如何配置闹钟后时间

1. 打开AXIS Perimeter Defender 设置。

2. 转至输出。

3. 更改报警后时间设置。默认值为7 秒。

4. 单击分配。

内置元数据叠加功能可直接在摄像机中绘制所选直播流的分析检测结果。检测结果以边界框和轨迹线的形式呈现在图形叠加层上。流的选择基于其分辨率，如果设备支持查看区域，则基于查看区域。内置元数据会在直播和录制素材播放过程中显示。

选定流上的烧录元数据覆盖

例如，您可以设置应用程序在所有分辨率为 640x480 的流上添加覆盖。在这种情况下，只有具有此分辨率的流才有覆盖，其他流保持不变。

在选定的视图区域上显示元数据覆盖

如果支持，您还可以指定视图区域和分辨率。例如，您可以选择在分辨率为 1280x720 的情况下从视图区域编号 3 获取的流上显示叠加层。在这种情况下，只有符合此配置的流才会显示叠加层，其他流将保持不变，包括从视图区域 3 获取但分辨率不同的流，以及以 1280x720 的分辨率获取但不从视图区域 3 获取的流。

此示例说明如何在所有分辨率为 640x480 的视频流上启用内置元数据覆盖。其他分辨率的视频流不受影响。

1. 在具有实时视图的面板中选择摄像机。

2. 转到“输出”>“烧入元数据覆盖”。

3. 选择已启用。

4. 在下拉列表中，选择分辨率640x480。

5. 单击“应用”。

6. 确保元数据显示在该分辨率的实时视图中。

• AXIS Perimeter Defender 与以下视频管理系统 (VMS) 无缝集成：

• Genetec™ 的安全中心

• Milestone 的 XProtect®

有关支持的 VMS 版本的信息，请参阅/products/axis-perimeter-defender/support-and-documentation

AXIS Perimeter Defender触发的警报会自动转换为 VMS 中的事件，进而可以触发一系列操作并充分利用 VMS 的全部功能。同时，AXIS Perimeter Defender 生成的实时元数据会发送到 VMS 进行实时显示和录制。因此，在回放模式下播放录制的视频序列时也可以使用元数据。

自动入侵检测系统旨在触发警报并提供有助于通知安全干预的信息。这可能包括向移动设备提供提示或在 VMS 中显示警报事件，并可能在屏幕上突出显示创建警报事件的主体。

AXIS Perimeter Defender 利用并扩展了本机 ACAP 接口和功能，用于向外部设备或 VMS 发送警报和补充信息。通过将操作规则连接到AXIS Perimeter Defender 输出的事件，可以将其转换为发送到 VMS 的消息。

从摄像机到VMS的报警通道有以下几种：

• 基本免费文本警报通知 (TCP/IP)

• 电输出（干触点或湿触点）

• 电子邮件通知

• FTP 上传报警图像

这些集成可在摄像机上配置。请参阅报警后时间。

对于以下视频管理系统，我们提供预先开发的集成模块，称为“桥梁”：

• Milestone XProtect® 2014 和 2016 Corporate/Expert/Enterprise/Professional/Express。Enterprise/Professional/Express 版本不支持元数据（不实时或回放显示元数据）

• Genetec ^TM服务中心 5.3 和 5.4 Pro/Enterprise/SV32/SV16

该桥梁提供了两种集成方式：

• 在 VMS 中创建自定义警报事件，与AXIS Perimeter Defender 输出的事件相匹配。

• 在实时和录制的视频材料上显示警报覆盖或边界框（Milestone XProtect® Enterprise/Professional/Express 版本除外）。

您需要下载并安装 VMS 桥接器作为单独的应用程序。有关如何安装和配置这些桥接器的更多信息，请参阅特定桥接器的用户手册。

本部分介绍如何将 AXIS Perimeter Defender 与 AXIS Camera Station 事件系统集成。您将了解如何：

• 配置 AXIS Camera Station 规则以在发生入侵时触发。

• 验证配置是否正确完成。

1. 在 AXIS Perimeter Defender 设置软件中配置和校准 AXIS Perimeter Defender。有关 AXIS Perimeter Defender 安装和校准的帮助，请参阅 AXIS Perimeter Defender 用户手册或产品页面。

2. 按照添加摄像机向导将摄像机添加到 AXIS Camera Station 。

3. 配置设备事件触发器：

4. 1. 转到配置>记录和事件并打开高级规则选项卡。

   2. 创建新规则并选择设备事件触发器。

   3. 选择安装了 AXIS Perimeter Defender 的摄像机。

   4. 在事件列表中，选择AXISPerimeterDefender。

   5. 在Feature列表中，选择已配置的 Intruments 的名称（本例中为“Intruments-1”）。如果要为所有已配置的场景触发规则，请选择ALL_SCENARIOS。

   6. 如果在发生入侵时应激活触发器，请选择“是” 。检测到入侵时，“活动”窗口将显示状态变化，以帮助验证设置是否正确。

   7. 单击“确定”和“下一步”来配置操作。

   8. 在添加操作对话框中，您可以为规则添加一个或多个操作。



   9. 单击“完成”。

5.

6. 通过模拟入侵（例如物理进入监控区域）来测试您的配置是否按预期工作。

为了使所有功能按预期工作，必须配置以下AXIS参数：

• 网络 / TCP-IP / 基本 / 默认路由器

• 网络 / TCP-IP / 高级 / 域名

• 网络 / TCP-IP / 主 DNS 服务器

• 网络 / TCP-IP / 辅助 DNS 服务器

• 网络 / TCP-IP / NTP 服务器地址

• 网络 / TCP-IP / SMTP（电子邮件）

• 系统选项 / 日期和时间 / 时区

• 系统选项 / 日期和时间 / 与 NTP 服务器同步

为了利用最新改进而无需重新校准和重新定义场景，我们建议您升级到最新版本的AXIS Perimeter Defender。

1. 下载并安装最新版本的AXIS Perimeter Defender。

2. 单击“安装”。AXIS Perimeter Defender Setup 将自动执行完成安装所需的步骤：

3. • 备份现有的校准、场景、参数和许可证。

   • 安装新版本。

   • 恢复许可证。

   • 恢复校准和场景。

   • 恢復參數。

   • 如果应用程序正在运行，它将重新启动。

1. 使用AXIS Perimeter Defender Setup 保存站点配置。

2. 升级摄像机固件。有关说明，请参阅摄像机的用户手册。

3. 启动AXIS Perimeter Defender 设置。

4. 使用加载站点选项可以自动加载每个升级的摄像机已保存的站点配置。

本手册适用于AXIS Perimeter Defender 的管理员和用户。它包含有关在网络上使用和管理该产品的说明。使用此产品时需要具备以前的联网经验。

AXIS COMMUNICATIONS、AXIS、ARTPEC 和 VAPIX 是 Axis AB 在不同司法管辖区的注册商标。所有其他商标均归其各自所有者所有。

Apple、Apache、Bonjour、Ethernet、Internet Explorer、Linux、Microsoft、Mozilla、Real、SMPTE、QuickTime、UNIX、Windows 和 WWW 是各自所有者的注册商标。Java 和所有基于 Java 的商标和徽标是 Oracle 和/或其附属公司的商标或注册商标。UPnP 文字商标和 UPnP 徽标是 Open Connectivity Foundation, Inc. 在美国或其他国家/地区的商标。

Genetec 是商标，Milestone XProtect® 是各自持有者的注册商标。
