安讯士 AXIS D2210-VE 雷达 - 用户手册 设置指南
安装 产品的安装视频。 安装指南 可在 /products/axis-d2210-ve-radar/support 上找到本产品的安装指南以及其他文档 考虑事项 产品安装位置 区域或道路监控 雷达适用于监控开放区域，可以将其用于区域监控或道路监控。 雷达有两个配置文件，可优化每种场景的性能。 有关侦测范围、安装示例和用例的详细信息，请参见 雷达配置文件 。 避免实体物体和反射物体 覆盖区域内的大多数实体物体（如墙体、围栏、树木或大灌木丛）背后会形成盲点（雷达阴影）。 视野中的金属物体导致反射会影响雷达执行分类的能力。 这可能会导致雷达流中出现重影轨迹和假警报。 有关如何处理实体物体和反射表面的信息，请参见 添加排除区域 。 定位 将产品安装在没有其他物体或装置的稳定立杆或墙面的一个点上。 产品左侧和右侧 1 米（3 英尺） 以内的物体，反映无线电波，从而影响雷达的性能。 如果将产品安装在墙壁上，则产品应至少与墙壁成 15° 角。 滚转角 产品的滚转角必须几乎等于零，这意味着雷达应该与地平线齐平。 垂直转动角度 雷达可垂直转动 0-30 °，但设备的建议安装垂直转动角度为 15°。 为帮助实现 15° 垂直转动，请确保机架后部水平，如图所示。 您可以在雷达的实时浏览中添加叠加，显示雷达的垂直转动角度。 有关说明，请参见 显示雷达垂直转动角度文本叠加 。 共存 如果将超过八个在 60 GHz 频段工作的 Axis 雷达近距离安装在一起，它们可能会互相干扰。 为避免干扰，请参见 安装多个雷达 。 安装多个雷达 您可以安装多个雷达，以覆盖诸如建筑周围或围栏外的缓冲区域等区域。 共存 雷达的无线电波持续超出侦测区域，可能会干扰其他雷达，干扰范围可远达 350 米（380 码）。 这称为共存区域。 雷达 侦测区域 共存区域 该雷达的工作频段为 60 GHz 。 您可以安装多达八个工作频
安装
安装指南
可在 /products/axis-d2210-ve-radar/support 上找到本产品的安装指南以及其他文档
考虑事项
产品安装位置
区域或道路监控
雷达适用于监控开放区域，可以将其用于区域监控或道路监控。 雷达有两个配置文件，可优化每种场景的性能。 有关侦测范围、安装示例和用例的详细信息，请参见 雷达配置文件。
避免实体物体和反射物体
覆盖区域内的大多数实体物体（如墙体、围栏、树木或大灌木丛）背后会形成盲点（雷达阴影）。 视野中的金属物体导致反射会影响雷达执行分类的能力。 这可能会导致雷达流中出现重影轨迹和假警报。 有关如何处理实体物体和反射表面的信息，请参见 添加排除区域。
定位
将产品安装在没有其他物体或装置的稳定立杆或墙面的一个点上。 产品左侧和右侧 1 米（3 英尺）以内的物体，反映无线电波，从而影响雷达的性能。
如果将产品安装在墙壁上，则产品应至少与墙壁成 15° 角。
滚转角
产品的滚转角必须几乎等于零，这意味着雷达应该与地平线齐平。
垂直转动角度
雷达可垂直转动 0-30 °，但设备的建议安装垂直转动角度为 15°。 为帮助实现 15° 垂直转动，请确保机架后部水平，如图所示。
您可以在雷达的实时浏览中添加叠加，显示雷达的垂直转动角度。 有关说明，请参见 显示雷达垂直转动角度文本叠加。
共存
如果将超过八个在 60 GHz 频段工作的 Axis 雷达近距离安装在一起，它们可能会互相干扰。 为避免干扰，请参见 安装多个雷达。
安装多个雷达
您可以安装多个雷达，以覆盖诸如建筑周围或围栏外的缓冲区域等区域。
共存
雷达的无线电波持续超出侦测区域，可能会干扰其他雷达，干扰范围可远达 350 米（380 码）。 这称为共存区域。
- 雷达
- 侦测区域
- 共存区域
该雷达的工作频段为 60 GHz。 您可以安装多达八个工作频段为 60 GHz 的雷达，彼此靠近或相互面对而不会引起问题。 内置的共存算法可以找到一个合适的时间槽和频率通道，会尽可能减少干扰。
如果装置包含八个以上在同一频段工作的雷达，并且许多设备彼此远离，则干扰风险较小。 一般来说，雷达干扰不会导致雷达停止工作。 即使存在干扰，也有一种内置干扰缓解算法可尝试修复雷达信号。 在许多在同一频段工作的雷达在同一共存区域运行的环境中，预计会出现干扰警告。 干扰的主要影响是侦测性能下降，以及偶尔出现的迭影轨迹。
在不同频段工作的 Axis 雷达不会相互干扰。 例如，您可以将 AXIS D2210-VE 与多个 AXIS D2110-VE Security Radar（在 24 GHz 频段上工作）结合使用，不会产生干扰。
在同一共存区域安装两个以上 AXIS D2110-VE 时，AXIS D2110-VE Security Radar 需要额外配置。 要了解更多信息，请参见 AXIS D2110-VE Security Radar 用户手册。
环境
将多个雷达放置在某个场所时，还需要检查其他设计因素，如周围环境、摆动的物体、旗杆和摆动的植物。 在某些情况下，需要从雷达流中过滤掉摆动的物体，以避免假警报。
雷达配置文件
您可以使用雷达进行区域监控或道路监控。 有两个配置文件针对每种场景进行了优化：
区域监控配置文件： 跟踪速度低于 55 公里/小时（34 英里/小时）的人、车辆和未知物体
道路监控配置文件： 主要跟踪时速高达 200 公里/小时（125 英里/小时）的车辆
在雷达的网页界面中选择区域或监控配置文件。 有关说明，请参见 选择雷达配置文件。
区域监控配置文件
区域监控配置文件针对移动速度高达 55 公里/小时（34 英里/小时）的物体进行了优化。 此配置文件让您能够侦测到某个物体是人、车辆还是未知。 可以设置一个规则，在侦测到这些物体中的任意一个时触发操作。 要跟踪以更高速度行驶的车辆，请使用 道路监控配置文件。
覆盖范围
AXIS D2210-VE 的水平侦测范围为 95°。 该覆盖范围对应于适用于车辆的 6100 平方米 （65600 平方英尺 ）和适用于人的 2700 平方米 （29000 平方英尺 ）。
理想区域覆盖范围适用于安装在 3.5–7 米（11–23 英尺）处的雷达。 安装高度将影响雷达下方盲点的大小。
区域侦测范围
侦测范围是指能够跟踪物体并触发警报的距离。 它是从近侦测限制（可以距离设备多近进行侦测）到远侦测限制 （可以距离设备多远进行侦测）进行计算的。
不过，区域监控配置文件针对人员侦测进行了优化，还允许以速度精度为 +/- 2 公里/小时（1.24 英里/小时跟踪速度高达 55 公里/小时（34 英里/小时）的车辆和其他物体）。
以理想安装高度安装时，侦测范围为：
当侦测人时，5–60 米（16–200 英尺）
当侦测车辆时，5–90 米（16–300 英尺）
- 校准雷达时，请在网页界面中输入安装高度。
- 侦测范围受场景和产品垂直转动角度的影响。
- 侦测范围受移动物体类型和尺寸的影响。
在以下条件下测量了雷达侦测范围：
范围为沿地面测量。
物体为一个身高 170 厘米（5 英尺 7 英寸）的人。
人径直走到雷达前方。
当人进入侦测区域时，便开始测量数值。
雷达灵敏度设置为中。
| 安装高度 | 0° 垂直转动 | 5° 垂直转动 | 10° 垂直转动 | 15° 垂直转动 | 20° 垂直转动 | 25° 垂直转动 | 30° 垂直转动 |
|---|---|---|---|---|---|---|---|
| 3.5 米 （11 英尺） | 6.0–60+ 米 （19–196+ 英尺） | 5.0–60+ 米 （16–196+ 英尺） | 4.0–60+ 米 （13–196+ 英尺） | 4.0–60 米 （13–196 英尺） | 4.0–55 米 （13– 180 英尺） | 4.0–40 米 （13–131 英尺） | 4.0–30 米 （13–98 英尺） |
| 4.5 米 （14 英尺） | 6.0–60+ 米 （19–196+ 英尺） | 6.0–60+ 米 （19–196+ 英尺） | 5.0–60+ 米 （16–196+ 英尺） | 4.0–60+ 米 （13–96+ 英尺） | 4.0–60 米 （13–196 英尺） | 4.0–45 米 （13–147 英尺） | 4.0–40 米 （13–131 英尺） |
| 6 米 （19 英尺） | 10–60+ 米 （32–196+ 英尺） | 9.0–60+ 米 （29–196+ 英尺） | 7.0–60+ 米 （22–196+ 英尺） | 6.0–60+ 米 （19–196+ 英尺） | 6.0–60 米 （19–196 英尺） | 5.0–55 米 （16–180 英尺） | 5.0–55 米 （16–180 英尺） |
| 8 米 （26 英尺） | 16–60 米 （52–196 英尺） | 14–60 米 （45–196 英尺） | 10–60 米 （32–196 英尺） | 8.0–60+ 米 （26–196+ 英尺） | 8.0–60+ 米 （26–196+ 英尺） | 7.0–60 米 （22–196 英尺） | 7.0–60 米 （22–196 英尺） |
| 10 米 （32 英尺） | 21–60 米 （68–196 英尺） | 19–60 米 （62–196 英尺） | 14–60 米 （45–196 英尺） | 12–60+ 米 （39–196+ 英尺） | 10–60+ 米 （32–196+ 英尺） | 9.0–60 米 （29–196 英尺） | 9.0–60 米 （29–196 英尺） |
| 12 米 （39 英尺） | 25–60 米 （82–196 英尺） | 23–60 米 （75–196 英尺） | 19–60 米 （62–196 英尺） | 16–60+ 米 （52–196+ 英尺） | 13–60+ 米 （42–196+ 英尺） | 11–60+ 米 （36–196+ 英尺） | 11–55 米 （36–180 英尺） |
- 将雷达灵敏度设置为低将使侦测范围减少 20%，而将其设置为高将使侦测距离增加 20%。

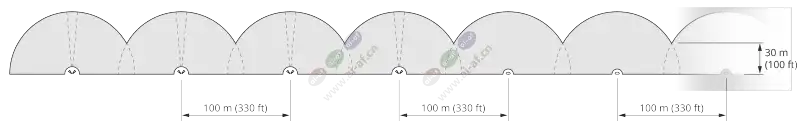

区域安装示例
要沿或绕建筑物创建虚拟围栏，可以并排放置多达八个 AXIS D2210-VE Radar。 将两个 AXIS D2210-VE 并排放置时，将获得 180° 覆盖范围。
并排安装多对 AXIS D2210-VE 时，建议每对之间的间距为 100 米（330 英尺）。
在不同频段工作的 Axis 雷达不会相互干扰。 这意味着，可以在同一共存区域内，将工作频段为 60 GHz 的 AXIS D2210-VE 与工作频段为 24 GHz 的 AXIS D2110-VE Security Radar 结合使用。
有关共存和干扰的更多信息，请参见 安装多个雷达。
区域监控用例

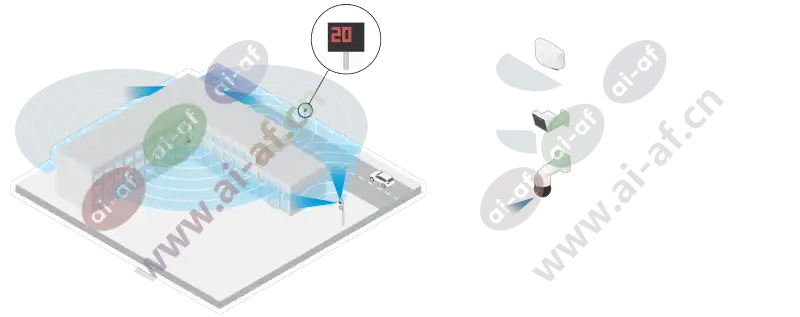

覆盖建筑物周围区域
办公楼里的公司需要确保办公场所的安全，防止入侵和故意破坏，尤其是在下班后。 为了覆盖大楼周围的区域，他们安装了雷达和 PTZ 摄像机。 他们使用 180° 覆盖范围的 AXIS D2110-VE Security Radar 来覆盖大楼的长边，使用 95° 覆盖范围的 AXIS D2210-VE Radar 来覆盖短边和角落。 他们将雷达配置为当有人在下班后接近大楼时触发警报。 为了确保他们能够通过视觉确认潜在入侵者，他们添加了两台 PTZ 摄像机。 雷达可以通过 AXIS Radar Autotracking for PTZ 来引导 PTZ 摄像机。
此外，该公司还希望在工作时间确保场所安全。 为了确保经过大楼一侧道路的车辆在速度限制范围内，他们使用 AXIS Radar Integration for Microbus 将其中一台 AXIS D2110-VE Security Radar 与 Microbus 的速度标志配对。

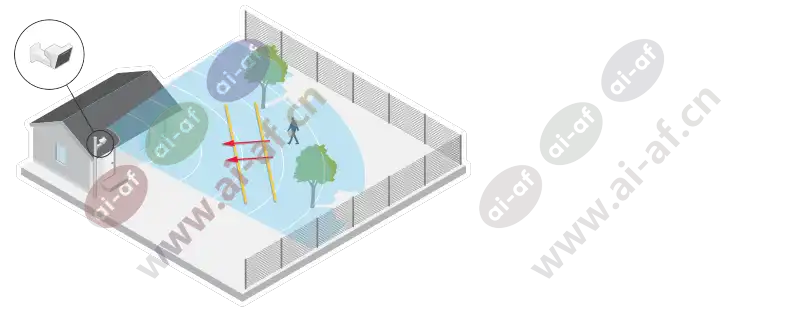

覆盖复杂场景
一家公司将关键设备存放在厂房内的一栋建筑物中，并用栅栏将其围住，以防止入侵者进入。 为了避免遮挡和破坏，他们需要额外的保护。 他们希望在当有人接近大楼时触发警报。 但是，场景内有树枝摇曳的树木、可能引起反射的金属栅栏，甚至还有在场所内走动的小动物，这些都可能导致假警报。
为了减少假警报，他们在雷达的网页界面中配置了一个场景，以使接近的物体必须跨越两条虚拟线才会触发警报。 这将有助于在物体有意向大楼移动时触发，而恰好越过其中一条虚拟线的物体将被过滤掉。
在没有围栏的场所中，这两条线可以充当虚拟围栏。 要进一步了解如何在雷达网页界面中为场景添加两条线，请参见 添加场景。
道路监控配置文件
道路监控配置文件经过优化，可跟踪在郊区道路和高速公路上行驶速度高达 200 公里/小时（125 英里/小时）的车辆。 要跟踪低速移动的人和其他物体，请使用区域监控配置文件。 有关详细信息，请参见 区域监控配置文件。
道路侦测范围
道路侦探文件针对车辆侦测进行了优化，在监控速度高达 200 公里/小时（125 英里/小时）的车辆时，速度精度为 +/- 2 公里/小时（1.24 英里/小时）。
雷达的安装高度和车辆速度会影响侦测范围。 当雷达安装在理想安装高度时，可在以下范围内以 +/- 2 公里/小时（1.24 英里/小时）的速度精度侦测驶近和驶离的车辆：
25–100 米（82–328 英尺），适用于以 50 公里/小时 (31 英里/小时) 速度移动的车辆。
40–80 米（131–262 英尺），适用于以 100 公里/小时 (62 英里/小时) 速度移动的车辆。
50–70 米（164–230 英尺），适用于以 200 公里/小时 (125 英里/小时) 速度移动的车辆。
为了尽量降低高速行驶车辆侦测遗漏的风险，可在雷达中设置一个场景，触发物体类型为车辆和未知。 有关如何设置场景的详细信息，请参见 添加场景。
道路安装示例
在监控道路和高速公路时，确保将雷达安装在足够高的位置，避免在车辆后方形成盲点（雷达阴影）。
雷达阴影的大小取决于雷达的安装高度以及车辆的高度和与雷达的距离。 例如，当高度为 4.5 米（15 英尺）的车辆距离安装在 8 米（26 英尺）高处的雷达 50 米（164 英尺）时，车辆后方的雷达阴影将为 50 米（164 英尺）。 但是，如果雷达安装在 12 米（39 英尺）的高度，则同一车辆后方的雷达阴影只有 23 米（74 英尺）。

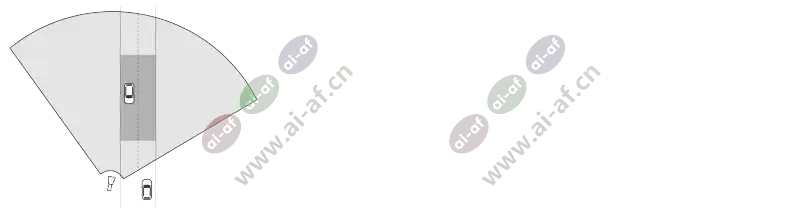

侧面安装
要监控沿道路行驶的车辆，可以将雷达安装在路边，例如电线杆上。
要准确测量高速，可将雷达安装在距离车辆 10 米（32 英尺）的横向距离内。 有关侦测范围和速度精确度的详细信息，请参见 道路侦测范围。

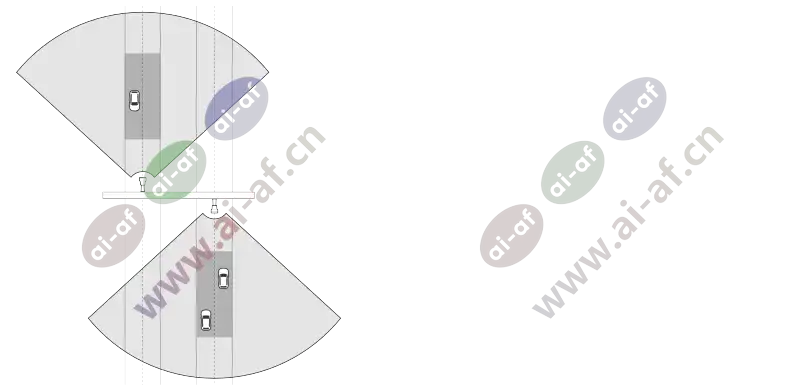

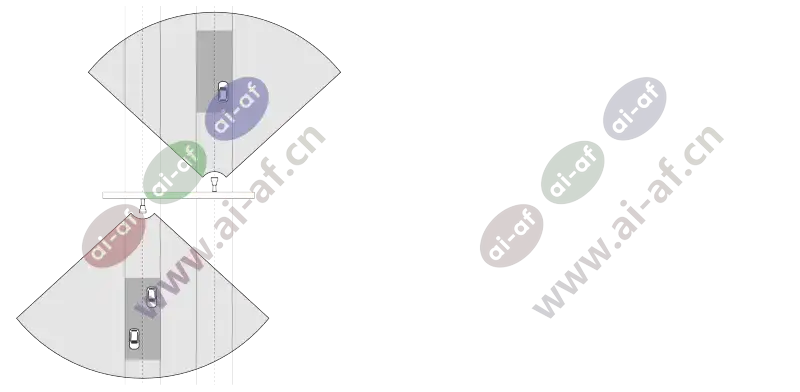

中心安装
要监控多车道道路上的车辆，可以在道路上方的龙门架上安装一个或多个雷达。
如果要监控远离雷达而不是驶向雷达的车辆，也可以采用同样类型的安装。
要准确测量高速，可将雷达安装在距离车辆 10 米（32 英尺）的横向距离内。 有关侦测范围和速度精确度的详细信息，请参见 道路侦测范围。
道路监控用例

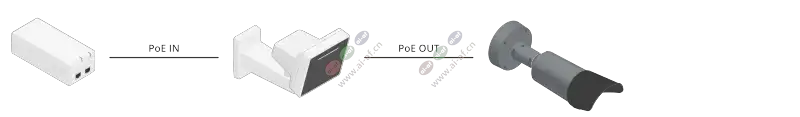

AXIS D2210-VE Radar 和道路监控配置文件的一个常见用例是跟踪和测量车辆速度。 此外，您还可以将雷达与可视摄像机及应用程序 AXIS Speed Monitor 结合使用，在摄像机的实时浏览中显示车辆的速度，或记录雷达轨迹进行统计处理。 有关更多信息，请参见 AXIS Speed Monitor 用户手册。
有关使用道路监控配置文件时如何设置雷达的更多示例，请参见以下用例：
高速公路匝道上的逆向行驶侦测

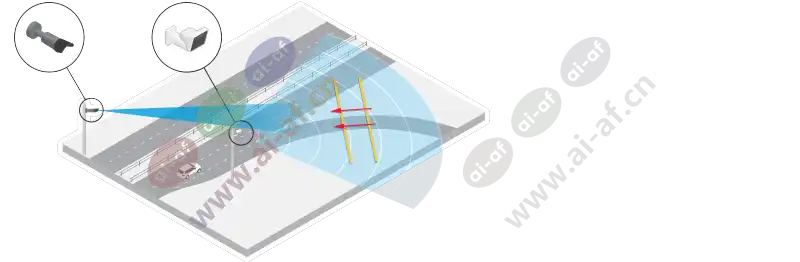

为了侦测和识别在高速公路匝道上逆向行驶的车辆，交通管制部门使用 Axis D2210 和 Axis 子弹型摄像机。 他们将雷达安装在面向匝道的杆子上，以侦测逆向行驶的车辆。 为了实现可靠的侦测，他们设置了一个越线场景，将雷达配置为车辆必须跨越两条线才会触发警报。 在该场景中，他们将两条线放置在匝道上，如图所示。 他们还指定了触发警报的行驶方向和速度。 当雷达触发警报时，Axis 子弹型摄像机可以提供匝道上车辆的视觉识别。

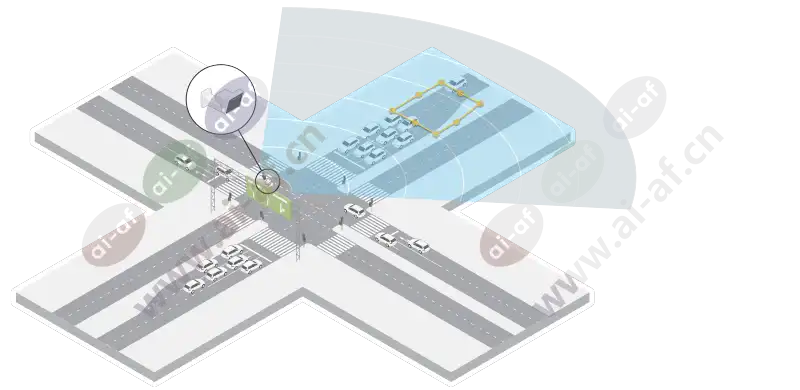

监控十字路口的交通流量 – 车龙集结
为了监控繁忙十字路口的车龙是如何以及何时形成的，交通管制部门在十字路口上方的龙门架上安装了一个雷达。 他们在雷达的网页界面中设置了一个场景，将其配置为车辆在某个区域内移动时触发。 他们将场景设置为只覆盖通往十字路口的部分道路。 为了在车龙开始集结时触发警报，他们将场景配置为在车辆行驶速度低于 5 公里/小时（3 英里/小时）时触发。

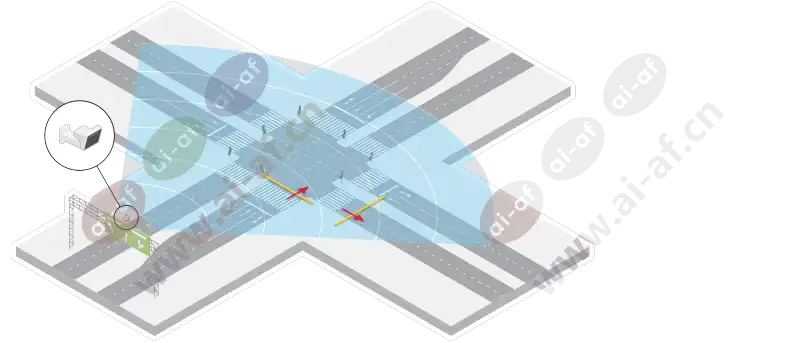

监控十字路口的交通流量 – 方向
为了解繁忙十字路口的交通流量和车辆行驶方向，交通管制部门在通往十字路口的道路上方的龙门架上安装了一个雷达。 他们在雷达的网页界面中设置了一个越线场景，车辆必须跨越两条线才会触发警报。 在配置场景时，他们将两条线中的第一条线放置在通往十字路口的车道上，在人行横道之后，以避免车辆停在该线上。 他们将第二条线放置在通往右侧的车道上。 车辆必须沿指定方向跨越两条线才会触发警报。 为了避免每次跨越触发时有多辆车辆跨越，他们将场景中的触发持续时间下限从 2 秒降至 0 秒。
为了监控各个方向的交通流，他们为每个方向创建了一个场景。
场景不会计算越线车辆的数量，您可以使用雷达网页界面中的事件系统进行计数。 对车辆进行计数的一种方法是每次场景触发时发送一条 MQTT 消息，并在 MQTT 接收器端计算触发次数。
开始
在网络上查找设备
若要在网络中查找 Axis 设备并为它们分配 Windows® 中的 IP 地址，请使用 AXIS IP Utility 或 AXIS 设备管理器。 这两种应用程序都是免费的，可以从 /support 上下载。
有关如何查找和分配 IP 地址的更多信息，请转到如何分配一个 IP 地址和访问您的设备。
浏览器支持
您可以在以下浏览器中使用该设备：
Chrome™ | Firefox® | EdgeTM | Safari® | |
Windows® | 推荐 | 推荐 | ✓ | |
macOS® | 推荐 | 推荐 | ✓ | ✓ |
Linux® | 推荐 | 推荐 | ✓ | |
其他操作系统 | ✓ | ✓ | ✓ | ✓* |
*要在 iOS 15 或 iPadOS 15 上使用 AXIS OS 网页界面，请转到设置 > Safari > 高级 > 实验功能，并禁用 NSURLSession Websocket。
打开设备的网页界面
创建管理员账户
安全密码
Axis 设备在网络中以明文形式发送初始设置的密码。 若要在首次登录后保护您的设备，请设置安全加密的 HTTPS 连接，然后更改密码。
设备密码是对数据和服务的主要保护。 Axis 设备不会强加密码策略，因为它们可能会在不同类型的安装中使用。
为保护您的数据，我们强烈建议您：
使用至少包含 8 个字符的密码，而且密码建议由密码生成器生成。
不要泄露密码。
定期更改密码，至少一年一次。
验证没有人篡改过固件
- 要确保设备具有其原始的 Axis 固件，或在安全攻击之后控制设备，请执行以下操作：
重置为出厂默认设置。 请参见 重置为出厂默认设置。
重置后，安全启动可保证设备的状态。
配置并安装设备。
网页界面概览
该视频为您提供设备网页界面的概览。
配置设备
选择雷达配置文件
- 在网页界面：
转到雷达 > 设置 > 侦测。
选择在雷达配置文件下选择一个配置文件。
校准雷达
雷达的默认实时浏览将显示雷达覆盖范围和侦测到的移动，您可以立即添加侦测区域和规则。 为了能够更加轻松地查看物体移动位置，请上载一份显示雷达覆盖区域的参考图（例如，一份平面图或航拍照片）。
- 参考图的图像要求：
支持的文件格式为 jpeg 和 png。
方向并不重要，因为在校准期间雷达覆盖范围形状会移动，以使其适应图像。
在上载参考图和校准雷达之前，请在雷达网页界面中设置正确的安装高度。
设置安装高度
测量关注区域中从地面到雷达的安装高度。
Example
安装高度（h1、h2）视关注区域而定。
如果关注区域表面不平整，在配置雷达时加上平均高度（在本例中为 (h1 + h2)/2）。
- 设置安装高度：
转到雷达 > 设置 > 常规。
在安装高度下设置高度。
上传参考地图
- 上传参考地图并对其进行校准，使实际雷达覆盖范围符合地图的位置、方向和比例。
转到雷达 > 地图校准。
上传您的参考地图，然后按照设置助手操作。
设置侦测区域
要确定运动的侦测位置，您可以添加多个区域。 不同区域可用于触发不同的操作。
- 有两种区域：
场景（以前称为包含区域）是移动物体将在其中触发规则的区域。 默认场景与雷达覆盖的整个区域相匹配。
排除区域是将忽略移动物体的区域。 如果场景内存在触发大量不必要的警报的区域，请使用排除区域。
添加场景
场景（以前称为包含区域）是移动对象将在其中触发规则的区域。 如果要为场景的不同部分创建不同的规则，请添加场景。
- 添加场景：
转到雷达 > 场景。
单击添加场景。
键入场景的名称。
如果您希望物体在区域中移动或物体跨越一条或两条线时触发，请选择此选项。
- 物体在区域内移动时触发：
选择在区域中移动。
单击下一步。
选择场景中应包含的区域类型。
使用鼠标来移动和重塑区域，使该区域覆盖雷达图像或参考地图中所需的部件。
单击下一步。
添加侦测设置。
在忽略短暂停留的物体下添加触发前的秒数。
在对象类型触发下选择要触发的对象类型。
在速度限制下添加速度限制的范围。
单击下一步。
在触发持续时间下限下设置警报的下限持续时间。
单击保存。
- 对象越界时触发：
选择越线。
单击下一步。
在场景中定位线。
使用鼠标移动线条和修改线条形状。
要更改侦测方向，请启用更改方向。
单击下一步。
添加侦测设置。
在忽略短暂停留的物体下添加触发前的秒数。
在对象类型触发下选择要触发的对象类型。
在速度限制下添加速度限制的范围。
单击下一步。
在触发持续时间下限下设置警报的下限持续时间。
默认值设为 2 秒。 如果希望在物体每次越线时触发场景，请将持续时间降低为 0 秒。
单击保存。
- 物体跨越两条线时触发：
选择越线。
单击下一步。
要使物体跨越两条线以触发警报，请打开 要求跨越两条线 。
在场景中定位线。
使用鼠标移动线条和修改线条形状。
要更改侦测方向，请启用更改方向。
单击下一步。
添加侦测设置。
在跨越之间的上限时间下设置跨越首条线与第二条线的时间限制。
在对象类型触发下选择要触发的对象类型。
在速度限制下添加速度限制的范围。
单击下一步。
在触发持续时间下限下设置警报的下限持续时间。
默认值设为 2 秒。 如果希望在物体每次跨越两条线时触发场景，请将持续时间降低为 0 秒。
单击保存。
添加排除区域
排除区域是将忽略移动物体的区域。 添加排除区域以忽略有可能导致误报的移动物体的区域。
Example
金属顶部、围栏、车辆甚至砖墙墙壁等雷达反射材料的物体可能会干扰雷达的性能。 它们可能会创建可导致难以与实际侦测分离出来的明显侦测的反射或迭影轨迹。
- 实际侦测
- 反射侦测
- 添加排除区域：
转到雷达 > 排除区域。
单击添加排除区域。
使用鼠标来移动和重塑区域，使该区域覆盖雷达图像或参考地图中所需的部件。
从固件版本 11.4 开始，不再有排除区域数量的限制。
大幅度减少假警报
如果发现自己收到太多假警报，则可过滤某些类型的移动或物体、更改范围，或调整侦测灵敏度。 查看哪些设置更适用于您的环境。
调整雷达的侦测灵敏度：
转到雷达 > 设置 > 侦测，并选择较低的侦测灵敏度。 这会减少假警报的风险，但也可能导致雷达无法捕捉到某些移动。
灵敏度设置会影响大多数区域。
低： 当区域中存在大量金属物体或大型车辆时，请使用此灵敏度。 这将花费更长的时间来跟踪和对物体进行分类。 这可能会减少侦测范围，尤其是对于快速移动的物体。
中： 这是默认设置。
高： 在雷达前面有一个无金属物体的开阔场地时，请使用这种灵敏度。 这将增加人的侦测范围。
修改方案并排除区域：
如果场景包括硬表面（如金属壁），则可能会存在导致对单个实体物体进行多次侦测的反射。 您可以修改场景的形状，或添加忽略场景特定部分的排除区域。 有关详细信息，请参见添加场景和添加排除区域。
在物体跨越两条线（而非一条线）时触发：
如果越线场景中包括摆动的物体或走动的动物，则存在物体越线并触发假警报的风险。 在这种情况下，您可以将场景配置为仅在物体跨越两条线时触发。 有关详细信息，请参见添加场景。
移动过滤：
转到雷达 > 设置 > 侦测，然后选择忽略摆动的物体。 该设置可尽量降低因覆盖区域内树木、灌木丛和旗杆引起的假警报的发生。
转到雷达 > 设置 > 侦测，然后选择忽略摆动的小型物体。 该设置可在区域监控配置文件中使用，可尽量降低因覆盖范围内小型物体（如猫和兔子）引起的假警报的发生。
时间过滤：
转到雷达 > 场景。
选择一个场景，然后单击
修改其设置。在触发前秒数下选择一个较高的值。 这是从雷达开始跟踪某个物体到其触发警报之间的延迟时间。 当雷达首次侦测到物体时计时器开始计时（并非从物体进入场景中的指定区域时开始）。
按物体类型过滤：
转到雷达 > 场景。
选择一个场景，然后单击
修改其设置。要避免触发特定的物体类型，取消选择不会触发该场景事件的物体类型。
调整雷达图像
本部分包括配置设备的说明。 如果您想要了解有关特定性能如何工作的更多信息，请转到 了解更多。
显示图像叠加
您可在雷达流中叠加图片。
转到雷达 > 叠加。
选择图像并单击
。单击图像。
拖放图像。
单击上传。
单击管理叠加。
选择图像和位置。 您也可在实时浏览中拖动叠加图像以更改位置。
显示文本叠加
您可在雷达流中将文本字段添加为叠加。 例如，您可以在想要在视频流中显示日期、时间或公司名称时使用该功能。
转到雷达 > 叠加。
选择文本，然后单击
。键入要在视频流中显示的文本。
选择一个位置。 您也可在实时浏览中拖动叠加文本字段以更改位置。
显示雷达垂直转动角度文本叠加
您可以在雷达的实时浏览中添加叠加，显示雷达的垂直转动角度。 这在安装过程中或您需要了解设备垂直转动角度时很有用。
倾斜角度叠加显示 90
当设备水平时。 如果叠加显示 75
，雷达的倾斜角在地平线以下 15°。
转到雷达 > 叠加。
选择文本，然后单击
。键入 #op。
也可以单击调节器，然后从列表中选择 #op。
选择一个位置。 也可以在实时浏览中拖动叠加字段来更改位置。
查看并录制视频
本部分包括配置设备的说明。 要了解有关流和存储的工作原理的更多信息，请转到 码流传输和存储。
降低带宽和存储
降低带宽可能导致图像中的细节损失。
转到雷达 > 流。
在直播视图中单击
。选择视频格式 H.264。
转到雷达 > 流 > 常规并增加压缩。
大多数网页浏览器不支持 H.265 的解码，因此这款设备在其网页界面中不支持这种情况。 相反，您可以使用支持 H.265 解码的视频管理系统或应用程序。
设置网络存储
- 要在网络上存储录制内容，您需要设置网络存储。
转到系统 > 存储。
单击
添加网络存储（在网络存储下）。键入主机服务器的 IP 地址。
在网络共享下键入主机服务器上共享位置的名称。
键入用户名和密码。
选择 SMB 版本或将其保留在自动状态。
如果遇到临时连接问题或尚未配置共享，选中添加共享而不测试。
单击添加。
录制并观看视频
- 直接从雷达录制视频
转到雷达 > 流。
要开始录制，请单击
。如果尚未设置存储，请单击
和。 有关如何设置网络存储的说明，请参见 设置网络存储要停止录制，再次单击
。
- 观看视频
转到录制。
在列表中单击
以查看您的录制内容。
设置事件规则
若要了解更多信息，请查看我们的指南事件规则入门。
触发操作
转到系统 > 事件，然后添加一个规则。 该规则可定义设备执行特定操作的时间。 您可将规则设置为计划触发、定期触发或手动触发。
输入一个名称。
选择触发操作时必须满足的条件。 如果为操作规则指定多个条件，则必须满足条件才能触发操作。
选择设备在满足条件时应执行何种操作。
如果您对一条处于活动状态的规则进行了更改，则必须重新开启该规则以使更改生效。
如果更改规则中所用流配置文件的定义，则您需要重启使用该流配置文件的操作规则。
当侦测到运动时录制摄像机视频
本示例解释了如何设置雷达和摄像机，以便在雷达侦测到移动并在其后停止一分钟之前，摄像机开始录制到 SD 卡上。
- 连接设备：
将电缆从雷达上的 I/O 输出连接到摄像机上的 I/O 输入。
- 配置雷达的 I/O 端口：
转到系统 > 附件 > I/O 端口，并将 I/O 端口配置为输出，然后选择正常状态。
- 在雷达中创建规则：
转到系统 > 事件，然后添加一个规则。
为规则键入一个名称。
从条件列表中，在雷达运动下选择场景。
要设置场景，请参见添加场景。
从操作列表中，选择当规则处于活动状态时切换 i/o，然后选择连接到摄像机的端口。
单击保存。
- 配置摄像机的 i/o 端口：
转到系统 > 附件 > I/O 端口，并将 I/O 端口配置为输入，然后选择正常状态。
- 在摄像机中创建规则：
转到系统 > 事件，然后添加一个规则。
为规则键入一个名称。
从条件列表中，选择数字输入已激活，然后选择应触发规则的端口。
从操作列表中，选择"录制视频"。
从存储选项列表中选择 SD 卡。
选择现有流配置文件或创建新的流配置文件。
将预缓冲设置为 5 秒。
将后缓冲设置为1 分钟。
单击保存。
当车辆逆向行驶时，用摄像机录制视频
本示例说明了如何设置雷达和摄像机，以便在雷达侦测到逆向行驶的车辆时，摄像机开始在 SD 卡上录制内容。
在您开始之前
在雷达的网页界面上创建一个场景，在越线且车辆跨越两条线时触发。
请参见 添加场景 了解更多信息。
确保将这两条线放在要侦测逆向行驶车辆的车道上。 使用一个参考图（如航拍照片），以便更易于查看物体移动位置。
请参见 上传参考地图 了解更多信息。
在雷达中创建两名接收者。
在雷达的设备界面中，转到系统 > 事件 > 接收者，然后添加首名接收者。
添加以下信息：
名称： 激活虚拟端口
类型： HTTP
URL： http://<IPaddress>/axis-cgi/virtualinput/activate.cgi
将 <IPaddress> 替换为您要开始录制的摄像机的地址。
摄像机的用户名和密码。
单击测试，确保这些数据均有效。
单击保存。
使用以下信息添加第二名接收者：
名称： 停用虚拟端口
类型： HTTP
URL: http://<IPaddress>/axis-cgi/virtualinput/deactivate.cgi
将 <IPaddress> 替换为摄像机的地址。
摄像机的用户名和密码。
单击测试，确保这些数据均有效。
单击保存。
在雷达中创建两个规则。
在雷达的设备界面中，转到系统 > 事件 > 规则，然后添加首个规则。
添加以下信息：
名称： 激活虚拟 IO1
条件： 选择您在雷达运动下创建的场景。
操作： 通知 > 通过 HTTP 发送通知
接收者： 激活虚拟端口
查询字符串后缀： schemaversion=1&port=1
单击保存。
使用以下信息添加另一个规则：
名称： 停用虚拟 IO1
条件： 选择您在雷达运动下创建的场景。
选择反转此条件。
操作： 通知 > 通过 HTTP 发送通知
接收者： 停用虚拟端口
查询字符串后缀： schemaversion=1&port=1
单击保存。
在摄像机中创建规则。
在摄像机的设备界面中，转到系统 > 事件 > 规则，然后添加一个规则。
添加以下信息：
名称： 在虚拟输入 1 上触发
条件： I/O > 虚拟输入已激活。
端口： 1
操作： 录制内容 > 当规则处于活动状态时录制视频
存储选项： SD_DISK
请选择摄像机和一个流配置文件。
单击保存。
激活雷达上的扫频红灯
您可以使用雷达前端的动态 LED 灯带来显示该区域受到监控。
本示例说明了如何激活红色扫频灯，以及如何设置时间表，使其仅在工作日的工作时间后扫频。
- 创建一个时间表：
转到系统 > 事件 > 时间表，然后添加一个时间表。
为时间表键入一个名称。
在类型下 ，选择时间表。
在重复下，选择每日。
将开始时间设为 06:00 PM。
将结束时间设为 06:00 AM。
在日期下，选择星期一至星期五。
单击保存。
- 创建一个规则：
转到系统 > 事件，然后添加一个规则。
为规则键入一个名称。
在条件列表中，在计划和重复下选择计划。
在操作列表中，在雷达下 ，选择动态 LED 灯带 。
选择一个模式。
将持续时间设置为 12 小时。
单击保存。
当侦测到运动时打开光
当入侵者进入侦测区域时，打开一种光会产生遏制的效果，同时还会提高录制入侵的视觉摄像机的图像质量。
此示例解释了如何设置雷达和照明器，以便当雷达在一分钟内侦测到运动并关闭时，照明器打开。
- 连接设备：
通过雷达上的继电器端口将其中一个照明器电缆连接到电源。 将其他电缆直接连接到电源和照明器之间。
- 配置雷达的继电器端口：
转到系统 > 附件 > I/O 端口，然后选择开路作为继电器端口的正常状态。
- 在雷达中创建规则：
转到系统 > 事件，然后添加一个规则。
为规则键入一个名称。
从条件列表中，在雷达运动下选择场景。
要设置场景，请参见添加场景。
从操作列表中，选择切换 I/O 一次，然后选择继电器端口。
选择操作。
设置持续时间。
单击保存。
使用雷达控制 PTZ 摄像机
可以使用来自雷达的有关物体位置的信息来使 PTZ 摄像机跟踪物体。 有两种方法可实现此操作：
使用内置雷达自动跟踪服务控制 PTZ 摄像机. 内置选项适用于 PTZ 摄像机和雷达安装距离很靠近时。
使用 AXIS Radar Autotracking for PTZ 控制 PTZ 摄像机. Windows 应用程序适用于要使用多个 PTZ 摄像机和雷达来跟踪物体时。
使用 NTP 服务器同步摄像机、雷达和 Windows 计算机上的时间。 如果时钟不同步，则可能会出现跟踪延迟或迭影跟踪。
使用内置雷达自动跟踪服务控制 PTZ 摄像机
内置雷达自动跟踪创建了一个边缘到边缘的解决方案，其中雷达直接控制 PTZ 摄像机。 其支持全部 Axis PTZ 摄像机。
本说明解释了如何将雷达与 PTZ 摄像机配对、如何校准设备以及如何设置物体跟踪。
您可以使用内置雷达自动跟踪服务将一个雷达与一台 PTZ 摄像机连接起来。 对于想要使用多个雷达或 PTZ 摄像机的设置，请使用 AXIS Radar Autotracking for PTZ。 有关详细信息，请参见 使用 AXIS Radar Autotracking for PTZ 控制 PTZ 摄像机。
- 将雷达与 PTZ 摄像机配对：
转到系统 > 边缘到边缘 > PTZ 配对。
输入 PTZ 摄像机的 IP 地址、用户名和密码。
单击连接。
单击配置雷达自动跟踪或转到雷达 > 雷达 PTZ 自动跟踪设置雷达自动跟踪。
- 校准雷达和 PTZ 摄像机：
转到雷达 > 雷达 PTZ 自动跟踪。
要设置摄像机的安装高度，转到摄像机安装高度。
要水平转动 PTZ 摄像机，使其指向与雷达相同的方向，转到平移对齐。
如果需要调整倾斜以补偿倾斜的地面，转到地面倾斜偏移，然后添加以度为单位的偏移量。
- 设置 PTZ 跟踪：
转到跟踪以选择是否要跟踪人员、车辆和/或未知物体。
要开始使用 PTZ 摄像机跟踪物体，打开跟踪。
跟踪将自动聚焦一个或一组物体，以让它们保持在摄像机的画面中。
如果预计有多个物体无法在摄像机视图中显示，请打开物体切换。
使用此设置后，雷达会优先选择要跟踪的物体。
要确定跟踪每个物体的秒数，请设置物体保持时间。
要在雷达不再跟踪物体时让 PTZ 摄像机返回到其初始位，打开返回到初始位。
要确定 PTZ 摄像机在返回到初始位前应在所跟踪物体最后已知位置停留的时间，请设置返回到初始位超时。
要微调 PTZ 摄像机的变焦，请调整滑块上的变焦。
使用 AXIS Radar Autotracking for PTZ 控制 PTZ 摄像机
AXIS Radar Autotracking for PTZ 是一款基于服务器的解决方案，可以在跟踪物体时处理不同的设置：
使用一个雷达控制多台 PTZ 摄像机。
使用多个雷达控制一台 PTZ 摄像机。
使用多个雷达控制多台 PTZ 摄像机。
当安装在不同的位置覆盖同一区域时，使用一个雷达控制一台 PTZ 摄像机。
该应用与一组特定的 PTZ 摄像机兼容。 有关更多信息，请参见 /products/axis-radar-autotracking-for-ptz#compatible-products。
下载应用，参阅用户手册了解如何设置应用。 有关更多信息，请参见 /products/axis-radar-autotracking-for-ptz/support。
使用 MQTT 发送雷达数据
使用带有应用 AXIS Speed Monitor 的雷达收集侦测到的物体的雷达数据，并将其通过 MQTT 发送。
本示例解释了如何在已安装 AXIS Speed Monitor 的设备中设置 MQTT 客户端，以及如何创建一个条件，将 AXIS Speed Monitor 收集的雷达数据作为有效负载发布到 MQTT 中介。
- 在您开始之前：
在您的雷达上安装 AXIS Speed Monitor，或将其安装在您连接到雷达的摄像机中。
更多信息，请参见 AXIS Speed Monitor 用户手册。
设置 MQTT 代理并获取代理的 IP 地址、用户名和密码。
在 AXIS OS Portal 中了解有关 MQTT 和 MQTT 代理的更多信息。
- 在已安装 AXIS Speed Monitor 的设备的Web 界面中设置 MQTT 客户端：
转到系统 > MQTT > MQTT 客户端 > 代理，然后输入以下信息：
主机： 该代理 IP 地址
客户端 ID: 设备的 ID
协议： 代理设置的协议为
端口： 代理使用的端口号
代理用户名和密码
单击保存并连接。
- 创建一个将雷达数据作为负载发布到 MQTT 代理的条件：
转到系统 > MQTT > MQTT 发布，然后单击 + 添加条件 。
在条件列表中的应用下，在应用下，选择 Speed Monitor： 跟踪退出区域。
该设备现在能够为退出方案的每个移动对象发送雷达轨道的相关信息。 每个物体都将拥有其自己的雷达轨道参数，例如 rmd_zone_name, tracking_id, trigger_count 等等。 您可在 AXIS Speed Monitor 用户指南中找到参数的完整列表。
网页界面
要达到设备的网页界面，请在网页浏览器中键入设备的 IP 地址。
对本节中描述的功能和设置的支持因设备而异。 此图标
指示功能或设置仅在某些设备中可用。
|
显示或隐藏主菜单。
访问发行说明。
访问产品帮助页。
更改语言。
设置浅主题或深色主题。
用户菜单包括：
更改账户： 从当前账户退出，然后登录新账户。
退出： 从当前账户退出。状态
设备信息
显示设备信息，包括固件版本和序列号。
升级固件： 升级设备上的固件。 转到在其中进行固件升级的维护页面。 |
时间同步状态
显示 NTP 同步信息，包括设备是否与 NTP 服务器同步以及下次同步前的剩余时间。
NTP 设置： 查看并更新 NTP 设置。 转到可更改 NTP 设置的日期和时间页面。 |
安全
显示活动设备的访问类型以及正在使用的加密协议。 对设置的建议基于《AXIS OS 强化指南》。
强化指南： 转到《AXIS OS 强化指南》，您可在其中了解有关如何应用 Axis 设备理想实践的更多信息。 |
连接的客户端
显示连接和连接的客户端数量。
查看详细信息： 查看和更新已连接客户端列表。 该列表显示了每个连接的 IP 地址、协议、端口、状态和 PID/进程。 |
显示保存录制内容的存储空间。雷达
设置
常规
雷达传输： 用于完全关闭雷达模块。 通道 安装高度： 输入产品的安装高度。 注 输入安装高度时尽可能具体。 这有助于设备在图像中的正确位置可视化雷达侦测。 |
侦测
侦测灵敏度： 选择雷达的灵敏程度。 值越高，侦测范围就越长，但出现假警报的风险也越高。 较低的灵敏度将消除假警报的数量，但可能会缩短侦测范围。 雷达配置文件: 选择适合您关注区域的配置文件。
|
视图
信息说明： 打开以显示包含雷达可侦测和跟踪的物体类型的图例。 拖放可移动信息图例。 区域透明度： 选择覆盖区域应有的不透明或透明程度。 网格透明度： 选择网格应有的不透明或透明程度。 颜色方案： 为雷达可视化选择一个主题。 旋转 |
物体可视化
轨迹寿命： 选择所跟踪的物体的轨迹在雷达视图中可见的时间。 图标风格： 在雷达视图中选择所跟踪物体的图标样式。 对于普通三角形，请选择 三角形 。 对于代表符号，请选择符号。 无论采用哪种样式，这些图标都将指向所跟踪物体移动的方向。
|
流
常规
分辨率： 选择适合监控场景的图像分辨率。 更高的分辨率会增加带宽和存储。 帧速： 为了避免网络带宽问题或降低存储容量，可将帧速限制为一个固定值。 如果将帧速保留为零，则帧速将保持在当前条件下可能的帧速上限。 更高的帧速要求更多带宽和存储容量。 P 帧： P 帧是仅显示图像与前一帧的变化的预测图像。 输入所需的 P 帧数量。 该数量越高，所需带宽越少。 但是，如果出现网络拥塞，视频质量可能会明显下降。 压缩： 使用滑块调整图像压缩。 高压缩导致更低的比特率和更差的图像质量。 低级别的压缩可提高图像质量，但在录制时会使用更多带宽和存储。 签名视频 |
比特率控制
|
单击以根据可用存储空间、保留时间和比特率限制计算目标比。地图校准
使用地图校准上传和校准参考地图。 这将使人们更容易看到物体在雷达覆盖的区域内移动的位置。 上传地图： 选择要上传的参考地图。 在地图上设置雷达位置： 指定雷达在地图上的位置，在雷达正前方添加一个参考点，并键入雷达和参考点之间的距离。 单击校准开始校准。 校准的结果是以适当比例显示雷达覆盖范围的参考地图。 |
排除区域
排除区域是忽略移动物体的区域。 如果场景内存在触发大量不必要的警报的区域，请使用排除区域。
要修改排除区域，请在列表中选择它。 跟踪正在通过的对象： 打开以跟踪穿过排除区域的对象。 经过的对象会保留其轨迹 ID，并且在整个区域中可见。 将不会跟踪从排除区域内显示的对象。 区域形状预设： 选择排除区域的初始形状。
|
: 单击以创建新的排除区域。场景
场景是触发条件以及场景和检测设置的组合。
|
叠加
|
: 单击以添加日期显示符
: 单击以添加时间调节器
: 在图像中选择叠加的位置。
: 在图像中选择叠加的位置。动态 LED 灯带
动态 LED 灯带模式
使用此页面测试动态 LED 灯带的模式。 模式： 选择要测试的模式。 持续时间： 指定测试持续时间。 测试： 单击以启动要测试的模式。 停止： 单击以停止测试。 如果您在播放模式时离开页面，该模式将自动停止。 要激活用于指示或威慑目的的模式，请转到系统 > 事件，然后创建一个规则。 有关示例，请参见 激活雷达上的扫频红灯。 |
雷达 PTZ 自动追踪
将雷达与 PTZ 摄像机配对以使用雷达自动跟踪。 要建立连接，请转至系统 > 边缘到边缘。
配置初始设置： 摄像机安装高度: 地面与 PTZ 摄像机安装高度之间的距离。 水平调整: 平移 PTZ 摄像机，使其指向与雷达相同的方向。 单击 PTZ 摄像机的 IP 地址以访问 PTZ 摄像机。 保存水平转动偏移: 单击以保存平移对齐方式。 地面倾斜偏移: 使用地面倾斜偏移来微调摄像机的倾斜度。 如果地面是倾斜的，或者摄像机不是水平安装，摄像机在跟踪物体时可能瞄准得太高或太低。 已完成: 单击以保存您的设置并继续配置。 |
配置 PTZ 自动跟踪： 跟踪： 选择是否要跟踪人员、车辆和/或未知物体。 跟踪： 打开以开始使用 PTZ 摄像机跟踪物体。 跟踪将自动聚焦一个或一组物体，以让它们保持在摄像机的画面中。 物体切换： 如果雷达侦测器检测到有多个物体不适合 PTZ 摄像机的画面，PTZ 摄像机将跟踪雷达给出上限优先级的物体，并忽略其他物体。 物体保持时间: 确定 PTZ 摄像机跟踪每个物体时应持续的时间。 返回到初始位： 打开以在雷达不再跟踪物体时可以让 PTZ 摄像机返回到其初始位置。 返回到初始位超时: 确定 PTZ 摄像机在返回到初始位前应该停留在所跟踪物体新近已知位置的持续时间。 变焦： 使用滑块微调 PTZ 摄像机的变焦。 重新配置安装: 单击以清除各设置并返回到初始配置。 |
录制内容
正在进行的录制： 显示设备上全部正在进行的录制。
触发的录制将在手动停止或设备关闭时结束。 连续录制将继续，直到手动停止。 即使设备关闭，录制也会在设备再次启动时继续。 |
开始在设备上进行录制。
设置导出范围: 如果只想导出部分录制内容，输时间跨度。 请注意，如果您工作的时区与设备所在地的时区不同，时间跨度将基于设备所在的时区。 加密： 选择此选项可为导出的录制内容设置密码。 如果没有密码，将无法打开导出的文件。
导出: 导出全部或部分录制文件。 |
停止播放录制内容。
显示或隐藏有关录制内容的信息和选项。
单击以删除一个录制内容。
从: 显示在某个时间点之后完成的录制内容。 到: 显示在某个时间点之前的录制内容。 来源 事件： 显示基于事件的录制内容。 存储： 显示基于存储类型的录制内容。 |
单击以过滤录制内容。应用
查找更多应用： 查找更多要安装的应用。 您将被带到 Axis 应用程序的概览页面。 允许未签名的应用 允许根权限应用
注 如果同时运行多个应用，设备的性能可能会受到影响。 使用应用名称旁边的开关可启动或停止应用。 打开： 访问应用的设置。 可用的设置取决于应用。 某些应用程序没有设置。
|
查看 AXIS OS 和 ACAP 应用程序中的安全更新。系统
时间和地点
日期和时间
时间格式取决于网页浏览器的语言设置。
我们建议您将设备的日期和时间与 NTP 服务器同步。
同步： 选择设备日期和时间同步选项。
时区： 选择要使用的时区。 时间将自动调整为夏令时和标准时间。
注 系统在各录像、日志和系统设置中使用日期和时间设置。 |
设备位置
输入设备所在的位置。 视频管理系统可以使用此信息来在地图上放置设备。
|
区域设置
设置要在全部系统使用的单位制。
公制（米、公里/小时）： 选择距离按米测量，速度按公里/小时测量。 美国惯用（英尺、英里/小时）： 选择距离按英尺测量，速度按英里/小时测量。 |
网络
IPv4
自动分配 IPv4： 选择此设置可让网络路由器自动分配设备的 IP 地址。 我们建议大多数网络采用自动 IP（DHCP）。 IP 地址： 为设备输入唯一的 IP 地址。 在独立的网络中可随机分配静态 IP 地址，只要每个指定地址是仅有的。 为避免冲突，建议在分配静态 IP 地址前联系网络管理员。 子网掩码： 输入子网掩码，以定义局域网内的地址。 局域网之外的地址都通过路由器。 路由器： 输入默认路由器（网关）的 IP 地址用于连接已连接至不同网络和网段的设备。 如果 DHCP 不可用，退回到静态 IP 地址: 如果希望在 DHCP 不可用且无法自动分配 IP 地址时，添加静态 IP 地址用作备用，请选择此项。 注 如果 DHCP 不可用且设备使用备用静态地址，则静态地址配置范围有限。 |
IPv6
自动分配 IPv6： 选择打开 IPv6 并让网络路由器自动分配设备的 IP 地址。 |
主机名
自动分配主机名称： 选择让网络路由器自动分配设备的主机名称。 主机名： 手动输入主机名称，作为访问设备的另一种方式。 服务器报告和系统日志使用主机名。 允许的字符是 A–Z, a–z, 0–9 和 -。 |
DNS 服务器
自动分配 (DNS): 选择以让 DHCP 网络路由器自动向设备分配搜索域和 DNS 服务器地址。 我们建议大多数网络采用自动 DNS（DHCP）。 搜索域： 当您使用不完全合格的主机名时，请单击添加搜索域并输入一个域，以在其中搜索设备使用的主机名称。 DNS 服务器： 单击添加 DNS 服务器并输入 DNS 服务器的 IP 地址。 此服务器提供主机名到网络上 IP 地址的转换。 |
HTTP 和 HTTPS
HTTPS 是一种协议，可为来自用户的页面请求和网络服务器返回的页面提供加密。 加密的信息交换使用 HTTPS 证书进行管理，这保证了服务器的真实性。
要在设备上使用 HTTPS，必须安装 HTTPS 证书。 转到系统 > 安全以创建和安装证书。
允许访问浏览： 选择是否允许用户通过 HTTP、HTTPS 或同时通过 HTTP 和 HTTPS 协议连接到设备。 注 如果通过 HTTPS 查看加密的网页，则可能会出现性能下降，尤其是您首次请求页面时。 HTTP 端口： 输入要使用的 HTTP 端口。 设备允许端口 80 或范围 1024-65535 中的端口。 如果您以管理员身份登录，则您还可以输入 1-1023 范围内的端口。 如果您使用此范围内的端口，您将得到一个警告。 HTTPS 端口： 输入要使用的 HTTPS 端口。 设备允许端口 443 或范围 1024-65535 中的端口。 如果您以管理员身份登录，则您还可以输入 1-1023 范围内的端口。 如果您使用此范围内的端口，您将得到一个警告。 证书： 选择要为设备启用 HTTPS 的证书。 |
网络发现协议
Bonjour®： 打开允许在网络中执行自动发现。 Bonjour 名称： 键入要在网络中显示的昵称。 默认名称为设备名加 MAC 地址。 UPnP®： 打开允许在网络中执行自动发现。 UPnP 名称： 键入要在网络中显示的昵称。 默认名称为设备名加 MAC 地址。 WS 发现： 打开允许在网络中执行自动发现。 |
一键云连接
一键式云连接 (O3C) 与 O3C 服务结合使用，可从不同位置通过互联网安全地访问实时视频和录制的视频。 有关详细信息，请参见 /end-to-end-solutions/hosted-services。
允许 O3C：
代理设置： 如果需要，请输入代理设置以连接到代理服务器。 主机： 输入代理服务器的地址。 端口： 输入用于访问的端口数量。 登录和密码： 如果需要，请输入代理服务器的用户名和密码。 身份验证方法：
拥有人身份验证密钥 (OAK): 单击获取密码以获取拥有人的身份验证密钥。 只有在没有防火墙或代理的情况下设备连接到互联网时，才可能发生这种情况。 |
SNMP
简单网络管理协议 (SNMP) 允许远程管理网络设备。
SNMP: 选择要使用的 SNMP 版本。
注 打开 SNMP v1 和 v2c 陷阱时，将启用 Axis Video MIB 陷阱。 有关更多信息，请参见 AXIS OS Portal > SNMP。
|
安全
证书
证书用于对网络上的设备进行身份验证。 该设备支持两种类型的证书：
支持以下格式：
重要 如果将设备重置为出厂默认设置，将删除各证书。 预安装的 CA 证书将重新安装。
安全密钥库
|
IEEE 802.1x and IEEE 802.1AE MACsec
IEEE 802.1x 是针对基于端口的网络管理控制一种 IEEE 标准，可提供有线和无线网络设备的安全身份验证。 IEEE 802.1x 基于 EAP（可扩展身份验证协议）。 要访问受 IEEE 802.1x 保护的网络，网络设备必须对其自身进行身份验证。 该身份验证由身份验证服务器执行，通常是 RADIUS 服务器（例如，FreeRADIUS 和 Microsoft Internet Authentication Server）。 证书 在不配置 CA 证书时，这意味将禁用服务器证书验证，不管网络是否连接，设备都将尝试进行自我身份验证。 在使用证书时，在 Axis 的实施中， 设备和身份验证服务器通过使用 EAP-TLS（可扩展身份验证协议 - 传输层安全）的数字证书对其自身进行身份验证。 要允许设备访问通过证书保护的网络，您必须在设备上安装已签名的客户端证书。 身份验证方法： 选择用于身份验证的 EAP 类型。 默认选项是 EAP-TLS。EAP-PEAP/MSCHAPv2 是更安全的选项。 客户端证书： 选择客户端证书以使用 IEEE 802.1 x。 使用证书可验证身份验证服务器的身份。 CA 证书： 选择一个 CA 证书来验证身份验证服务器的身份。 未选择证书无时，无论连接到哪个网络，设备都将尝试进行自我身份验证。 EAP 身份： 输入与客户端的证书关联的用户标识。 EAPOL 版本： 选择网络交换机中使用的 EAPOL 版本。 使用 IEEE 802.1x: 选择以使用 IEEE 802.1 x 协议。 IEEE 802.1AE MACsec IEEE 802.1AE MACsec 是一项针对媒体访问控制（MAC）安全性的 IEEE 标准，它定义了媒体访问独立协议无连接数据的机密性和完整性。 仅当您使用 EAP-TLS 作为身份验证方法时，这些设置才可用： 模式
仅当您使用 EAP-PEAP/MSCHAPv2 作为身份验证方法时，这些设置才可用：
|
防止蛮力攻击
正在阻止: 开启以阻止强力攻击。 强力攻击使用试验和错误来猜测登录信息或加密密钥。 阻止期: 输入阻止暴力攻击的秒数。 阻止条件: 输入在阻止开始之前每秒允许的身份验证失败次数。 您可设置页面级和设备级上所允许的失败次数。 |
防火墙
激活： 打开防火墙。
要对默认策略进行例外处理，您可以创建允许或拒绝从特定地址、协议和端口连接到设备的规则。
待处理规则： 您尚未确认的经过测试的新规则概述。 注 具有时间限制的规则同时显示在挂起规则和活动规则下，直到设置的时间过去或您确认为止。 如果您不确认，它们只会显示在挂起的规则下，并且防火墙会回退到以前定义的设置。 如果您确认，它们将替换当前有效的规则。 确认规则： 单击以激活挂起的规则。 活动规则： 当前在设备上运行的规则概述。
|
: 单击可删除各规则，包括挂起规则和活动规则。自定义签名固件证书
要在设备上安装来自 Axis 的测试固件或其他自定义固件，您需要自定义签名的固件证书。 证书验证固件是否由设备权利人和 Axis 批准。 固件只能在由其单一序列号和芯片 ID 标识的特定设备上运行。 只有 Axis 可以创建自定义签名固件证书，因为 Axis 持有对其进行签名的密钥。 安装： 单击安装以安装证书。 在安装固件之前，您需要安装证书。
|
账户
账户
账户： 输入仅有的账户名称。 新密码： 输入账户的密码。 密码必须为 1 到 64 个字符长。 密码仅允许包含可打印的 ASCII 字符（代码 32-126），如字母、数字、标点符号和某些符号。 确认密码： 再次输入同一密码。 优先权：
更新账户： 编辑账户的属性。 删除账户： 删除账户。 无法删除根账户。 |
匿名访问
允许匿名浏览： 打开以允许其他人以查看者的身份访问设备，而无需登录账户。 允许匿名 PTZ 操作 |
SSH 账户
账户： 输入一个唯一的账户名。 新密码： 输入账户的密码。 密码必须为 1 到 64 个字符长。 密码仅允许包含可打印的 ASCII 字符（代码 32-126），如字母、数字、标点符号和某些符号。 确认密码： 再次输入同一密码。 注释： 输入注释（可选）。
更新 SSH 账户： 编辑账户的属性。 删除 SSH 账户： 删除账户。 无法删除根账户。 |
OpenID 配置
输入正确的值以确保您可以再次登录设备。
客户端 ID: 输入 OpenID 用户名。 外发代理: 输入 OpenID 连接的代理地址以使用代理服务器。 管理员声明: 输入管理员角色的值。 提供商 URL: 输入 API 端点身份验证的网页链接。 格式应为 https://[insert URL]/.well-known/openid-configuration 操作员声明: 输入操作员角色的值。 需要声明: 输入令牌中应包含的数据。 浏览者声明: 输入浏览者角色的值。 远程用户: 输入一个值以标识远程用户。 这将有助于在设备的网页界面中显示当前用户。 范围: 可以是令牌一部分的可选作用域。 客户端密码: 输入 OpenID 密码 保存： 单击以保存 OpenID 值。 启用 OpenID: 打开以关闭当前连接并允许来自提供商 URL 的设备身份验证。 |
事件
规则
规则定义产品执行操作触发的条件。 该列表显示产品中当前配置的全部规则。
您可以创建多达 256 个操作规则。
名称： 为规则输入一个名称。 操作之间的等待时间： 输入必须在规则激活之间传输的时间下限（hh：mm：ss）。 如果规则是由夜间模式条件激活，以避免日出和日落期间发生的小的光线变化会重复激活规则，此功能将很有用。 条件： 从列表中选择条件。 设施要执行操作必须满足的条件。 如果定义了多个条件，则必须满足全部条件才能触发操作。 有关特定条件的信息，请参见开始使用事件规则。 使用此条件作为触发器： 选择以将此首个条件作为开始触发器。 这意味着一旦规则被激活，不管首个条件的状态如何，只要其他条件都将保持有效，它将一直保持活动状态。 如果未选择此选项，规则将仅在全部条件被满足时即处于活动状态。 反转此条件： 如果希望条件与所选内容相反，请选择此选项。
操作： 从列表中选择操作，然后输入其所需的信息。 有关特定操作的信息，请参见开始使用事件规则。 |
接收者
您可以设置设备以通知收件人有关事件或发送文件的信息。 该列表显示产品中当前配置的全部收件人以及有关其配置的信息。
您可以创建多达 20 个接收者。
名称： 为接收者输入一个名称。 类型： 从列表中选择：
测试： 单击以测试设置。
查看接收者: 单击可查看各收件人详细信息。 复制接收者: 单击以复制收件人。 当您进行复制时，您可以更改新的收件人。 删除接收者: 单击以永久删除收件人。 |
时间表
时间表和脉冲可用作规则中的条件。 该列表显示产品中当前配置的全部时间表和脉冲以及有关其配置的信息。
|
手动触发器
可使用手动触发以手动触发规则。 手动触发器可用于验证产品安装和配置期间的行为等。 |
MQTT
MQTT（消息队列遥测传输）是用于物联网（IoT）的标准消息协议。 它旨在简化 IoT 集成，并在不同行业中使用，以较小的代码需求量和尽可能小的网络带宽远程连接设备。 Axis 设备固件中的 MQTT 客户端可使设备中的数据和事件集成至非视频管理软件 (VMS) 系统的流程简化。 将设备设置为 MQTT 客户端。 MQTT 通信基于两个实体、客户端和中间件。 客户端可以发送和接收消息。 代理负责客户端之间路由消息。 您可在 AXIS OS Portal 中了解有关 MQTT 的更多信息 。 |
ALPN
ALPN 是一种 TLS/SSL 扩展，允许在客户端和服务器之间的连接信号交换阶段中选择应用协议。 这用于在使用其他协议（如 HTTP）的同一个端口上启用 MQTT 流量。 在某些情况下，可能没有为 MQTT 通信打开专用端口。 这种情况下的解决方案是使用 ALPN 来协商将 MQTT 用作标准端口上的应用协议（由防火墙允许）。 |
MQTT 客户端
连接： 打开或关闭 MQTT 客户端。 状态： 显示 MQTT 客户端的当前状态。 代理 主机： 输入 MQTT 服务器的主机名或 IP 地址。 协议: 选择要使用的协议。 端口： 输入端口编号。
ALPN 协议： 输入 MQTT 代理供应商提供的 ALPN 协议名称。 这仅适用于 SSL 的 MQTT 和 WebSocket Secure 的 MQTT。 用户名： 输入客户将用于访问服务器的用户名。 密码： 输入用户名的密码。 客户端 ID: 输入客户端 ID。 客户端连接到服务器时，客户端标识符发送给服务器。 清理会话: 控制连接和断开时间的行为。 选定时，状态信息将在连接及断开连接时被丢弃。 HTTP 代理： 最大长度为 255 字节的 URL。 如果您不想使用 HTTP 代理，则可以将该字段留空。 HTTPS 代理： 最大长度为 255 字节的 URL。 如果您不想使用 HTTPS 代理，则可以将该字段留空。 保持活动状态间隔: 让客户端能够在无需等待长 TCP/IP 超时的情况下，侦测服务器何时停用。 超时： 允许连接完成的时间间隔（以秒为单位）。 缺省值： 60 设备主题前缀： 在 MQTT 客户端选项卡上的连接消息和 LWT 消息中的主题缺省值中使用，以及在 MQTT 发布选项卡上的发布条件中使用。 自动重新连接： 指定客户端是否应在断开连接后自动重新连接。 连接消息 指定在建立连接时是否应发送消息。 发送消息: 打开以发送消息。 使用默认设置: 关闭以输入您自己的默认消息。 主题： 输入默认消息的主题。 有效负载: 输入默认消息的内容。 保留： 选择以保留此主题的客户端状态 QoS: 更改数据包流的 QoS 层。 终了证明消息 终了证明（LWT）允许客户端在连接到中介时提供证明及其凭证。 如果客户端在某点后仓促断开连接（可能是因为电源失效），它可以让代理向其他客户端发送消息。 此终了证明消息与普通消息具有相同的形式，并通过相同的机制进行路由。 发送消息: 打开以发送消息。 使用默认设置: 关闭以输入您自己的默认消息。 主题： 输入默认消息的主题。 有效负载: 输入默认消息的内容。 保留： 选择以保留此主题的客户端状态 QoS: 更改数据包流的 QoS 层。 |
MQTT 出版
使用默认主题前缀: 选择以使用默认主题前缀，即在 MQTT 客户端选项卡中的设备主题前缀的定义。 包括主题名称： 选择以包含描述 MQTT 主题中的条件的主题。 包括主题命名空间： 选择以将 ONVIF 主题命名空间包含在 MQTT 主题中。 包含序列号： 选择以将设备的序列号包含在 MQTT 有效负载中。
保留： 定义将哪些 MQTT 消息作为保留发送。
QoS: 选择 MQTT 发布所需的级别。 |
MQTT 订阅
订阅过滤器: 输入要订阅的 MQTT 主题。 使用设备主题前缀: 将订阅过滤器添加为 MQTT 主题的前缀。 订阅类型:
QoS: 选择 MQTT 订阅所需的级别。 |
MQTT 叠加
注 在添加 MQTT 叠加修饰符之前，请连接到 MQTT 代理。
主题过滤器： 添加包含要在叠加中显示的数据的 MQTT 主题。 数据字段： 为要在叠加中显示的消息有效负载指定密钥，默认消息为 JSON 格式。
|
存储
网络存储
忽略： 打开以忽略网络存储。 添加网络存储： 单击以添加网络共享，以便保存记录。
删除网络存储： 单击以卸载、取消绑定及删除与网络共享的连接。 这将删除网络共享的设置。 取消绑定： 单击以取消绑定并断开网络共享。绑定： 单击以绑定并连接网络共享。 卸载： 单击此处卸载网络共享。安装： 单击以安装网络共享。 写保护： 打开停止写入到网络共享并防止录制内容被移除。 无法格式化写保护的网络共享。 保留时间： 选择保留录制的时间、限制旧录制的数量，或遵守有关数据存储的法规。 如果网络存储已满，则会在选定时间段过去之前删除旧录制。 工具
|
板载存储
重要 数据丢失和录制内容损坏的风险。 设备正在运行时，请勿取出 SD 卡。 在删除 SD 卡之前将其卸载。 卸载： 单击以安全删除 SD 卡。 写保护： 打开停止写入到 SD 卡并防止录制内容被移除。 您无法格式化写保护 SD 卡。 自动格式化： 打开以自动格式化新插入的 SD 卡。 它将文件系统格式化为 ext4。 忽略： 打开以停止在 SD 卡上存储录制。 当您忽略 SD 卡时，设备不再识别卡的存在。 该设置仅适用于管理员。 保留时间： 选择保留录制的时间、限制旧录制的数量，或遵守有关数据存储的法规。 如果 SD 卡已满，则会在选定时间段过去之前删除旧录制。 工具
损耗触发器: 设置要触发操作的 SD 卡损耗水平的值。 损耗级别范围为 0–200%。 从未使用过的新 SD 卡的损耗级别为 0%。 100% 的损耗级别表示 SD 卡接近其预期寿命。 当损耗达到 200% 时，SD 卡性能不良的风险很高。 我们建议将损耗触发器设置为介于 80–90% 之间。 这为您提供了下载录制内容以及在可能损耗之前替换 SD 卡的时间。 使用损耗触发器，您可以设置事件并在磨损级别达到设置值时获得通知。 |
流配置文件
流配置文件是一组影响视频流的设置。 您可以在不同情况下使用流配置文件，例如，在您创建事件和使用规则进行记录时。
预览： 带有您选择的流配置文件设置的视频流的预览。 更改页面上的设置时，预览会更新。 如果您的设备具有不同的视图区域，则您可在图像左下角的下拉框中更改视图区域。 名称： 为您的配置文件添加一个名称。 描述： 添加您的配置文件的描述。 视频编解码器： 选择应适用于配置文件的视频编解码器。 包括叠加： 选择要包含的叠加类型。 有关如何添加叠加的信息，请参见 叠加。 |
ONVIF
ONVIF 账户
ONVIF（Open Network Video Interface Forum）是一个全球的接口标准，终端用户、集成商、顾问和制造商可通过此接口轻松利用网络视频技术带来的可能性。 ONVIF 可实现不同供应商产品之间的互操作性，提高灵活性，降低成本以及提供面向未来的系统。
创建 ONVIF 账户，即可自动启用 ONVIF 通信。 使用该账户名和密码用于与设备的全部 ONVIF 通信。 有关详细信息，请参见 上的 Axis 开发者社区。
账户： 输入一个唯一的账户名。 新密码： 输入账户的密码。 密码必须为 1 到 64 个字符长。 密码仅允许包含可打印的 ASCII 字符（代码 32-126），如字母、数字、标点符号和某些符号。 确认密码： 再次输入同一密码。 角色：
更新账户： 编辑账户的属性。 删除账户： 删除账户。 无法删除根账户。 |
ONVIF 媒体配置文件
ONVIF 媒体配置文件包括一组您可用于更改媒体流设置的配置。 您可以使用自己的配置创建新的配置文件，也可以使用预配置的配置文件进行快速设置。
配置文件名称： 为媒体配置文件添加一个名称。 视频源： 选择适合您的配置的视频源。
视频编码器： 选择适合您的配置的视频编码格式。
注 在设备中启用音频，以获得选择音频源和音频编码器配置的选项。 音频源
音频编码器
音频解码器
音频输出
元数据： 选择要包含在配置中的元数据。
PTZ
创建 ： 单击以保存您的设置并创建配置文件。 取消： 单击以取消配置并清除全部设置。 profile_x： 单击配置文件名称以打开并编辑预配置的配置文件。 |
侦测器
冲击侦测
冲击侦测器: 打开以在物体击中设备或被遮挡时生成警报。 敏感度级别: 移动滑块以调整设备应生成警报的敏感度级别。 低值表示设备仅在击中力很强的情况下才生成警报。 较高的值意味着即使有轻度的干预，设备也会生成警报。 |
附件
I/O 端口
数字输入用于连接可在开路和闭路之间切换的外部设备，例如 PIR 传感器、门或窗传感器和玻璃破碎探测器。
数字输出用于连接继电器和 LED 等外部设备。 您可通过 VAPIX® 应用程序编程接口或网页界面激活已连接的设备。
端口 名称： 编辑文本来重命名端口。 方向： 正常状态： 单击 当前状态： 显示端口的当前状态。 在当前状态并非正常状态时，将激活输入或输出。 当断开连接或电压高于 1 V DC 时，设备上的输入为开路。 注 在重启过程中，输出电路为开路。 当重启完成时，电路将恢复为正常位置。 如果更改此页面上设置，无论是否存在活动的触发器，输出电路都将返回其正常位置。 监控 |
指示端口是输入端口。
指示它是一个输出端口。 如果端口可配置，则您可以单击这些图标以在输入和输出之间进行切换。
开路，然后
闭路。边缘到边缘
自动配对让你使用兼容的 Axis 网络扬声器，就如同它是住设备的一部分。 配对后，网络扬声器充当音频输出设备，您可以播放音频片段并传输声音。
要使此功能与视频管理软件 (VMS) 配合使用，您要首先将设备与扬声器配对，然后将设备添加到 VMS 中。
当您在以“音频检测”为条件且以“播放音频剪辑”为操作的事件规则中使用网络配对音频设备时，请在事件规则中设置“在操作之间等待（hh：mm：ss）”限制。 这将帮助您避免在捕音麦克风从扬声器采集音频时进行检测。
音频配对 地址： 输入网络扬声器的主机名称或 IP 地址。 用户名： 请输入用户名。 密码： 输入用户的密码。 扬声器配对: 选择配对网络扬声器。 清除字段: 单击以清除各字段。 连接： 单击以建立与扬声器的连接。 |
PTZ 配对 允许您将雷达与 PTZ 摄像机配对以使用自动跟踪。 雷达 PTZ 自动跟踪使 PTZ 摄像机根据雷达提供的有关物体位置的信息跟踪物体。
PTZ 配对 地址： 输入主机名或 PTZ 摄像机的 IP 地址。 用户名： 输入 PTZ 摄像机的用户名。 密码： 输入 PTZ 摄像机账户的密码。 清除字段: 单击以清除各字段。 连接： 单击以建立与 PTZ 摄像机的连接。 配置雷达自动跟踪: 单击以打开并配置自动跟踪。 您也可以转到雷达 > 雷达 PTZ 自动跟踪进行配置。 |
日志
报告和日志
报告
日志
|
网络跟踪
重要 网络跟踪文件可能包含敏感信息，例如证书或密码。 通过记录网络上的活动，网络跟踪文件可帮助您排除问题。 跟踪时间： 选择以秒或分钟为单位的跟踪持续时间，并单击下载。 |
远程系统日志
系统日志是消息日志记录的标准。 它允许分离生成消息的软件、存储消息的系统以及报告和分析这些消息的软件。 每个消息都标有设施代码，指示生成消息的软件类型，并为其分配一个严重性等级。
主机： 输入服务器的主机名或 IP 地址。 格式化： 选择要使用的 syslog 消息格式。
协议： 选择要使用的协议：
端口： 编辑端口号以使用其他端口。 严重程度： 选择触发时要发送哪些消息。 CA 证书已设置： 查看当前设置或添加证书。 |
普通配置
普通配置适用于具有 Axis 产品配置经验的高级用户。 大多数参数均可在此页面进行设置和编辑。 |
维护
重启： 重启设备。 这不会影响当前设置。 正在运行的应用程序将自动重启。 恢复： 将大部分设置恢复为出厂缺省值。 之后，您必须重新配置设备和应用，重新安装未预安装的应用，并重新创建事件和预设。 重要 重置后保存的仅有设置是：
出厂默认设置： 将全部恢复为出厂缺省值。 之后，您必须重置 IP 地址，以便访问设备。 注 固件升级： 升级到新的固件版本。 新固件版本中可能包含改进的功能、补丁和新功能。 建议您始终使用更新版本。 要 下载更新版本，请转到 /support。
固件还原： 恢复为先前安装的固件版本。 |
验证您的安装
验证雷达的安装
此测试可帮助您在当前条件下验证安装。 场景中的变化可能会影响安装的日常性能。
但是，在安装雷达后，我们建议您先进行验证，然后再开始使用。 这可以帮助您识别安装问题或管理场景中的物体（如树木和反射表面），从而提高雷达的准确性。
首先，在尝试验证之前 校准雷达。 然后，按照以下步骤操作：
检查是否有误侦测
检查侦测区域内是否有人员活动。
等待几分钟，确保雷达未在侦测区域中侦测到静态物体。
如果没有不想要的侦测，您可跳过步骤 4。
如果存在不需要的侦测，请了解如何过滤掉特定类型的移动或物体，更改覆盖范围，或在大幅度减少假警报中调整侦测灵敏度。
当雷达从正面接近时，检查正确的符号和移动方向
进入雷达网页界面并录制过程。 要获得执行此操作的帮助，请转到 录制并观看视频。
从雷达前方 60 米（196 英尺）处开始，直接走向雷达。
在雷达的网页界面中检查会话。 当您被检测到时，人员分类的符号应显示。
检查雷达的网页界面是否显示了正确的移动方向。
当雷达从侧面接近时，检查正确的符号和移动方向
进入雷达网页界面并录制过程。 要获得执行此操作的帮助，请转到 录制并观看视频。
从距离雷达 30 米（98 英尺）处开始，径直穿过雷达覆盖区域。
检查雷达的网页界面是否显示了人员分类的符号。
检查雷达的网页界面是否显示了正确的移动方向。
创建一个与以下表格类似的表，帮助您记录验证数据。
| 测试 | 通过/失败 | 注释 |
| 1. 检查区域清除时是否出现不想要的侦测 | ||
| 2a. 当雷达从前面接近时，检查是否已检测到具有“人”的正确符号的物体 | ||
| 2b. 当雷达从正面接近时，请检查移动方向是否正确 | ||
| 3a. 当雷达从侧面接近时，检查是否已检测到具有“人”的正确符号的物体 | ||
| 3b. 当雷达从侧面接近时，请检查移动方向是否正确 |
完成验证
成功完成验证的第一部分后，请执行以下测试以完成验证过程。
请确保您已配置了雷达并已按照说明操作。
要进行进一步验证，请添加和校准引用映射。
当侦测到适当的物体时，设置雷达场景以触发。 默认情况下，触发前秒数设置为两秒，但如果需要，您可以在网页界面中更改此设置。
当侦测到适当的物体时，设置雷达以记录数据。
请参见录制并观看视频阅读有关说明。
将轨迹寿命设置为一小时，以使其安全地超过您离开座位、进入监控区域并返回到您的座位所需的时间。轨迹寿命将在雷达的实时视图中保持轨道的设置时间，在完成验证后，可以禁用。
沿雷达覆盖区域的边框进行遍历，确保系统上的尾随与您走进的路线相匹配。
如果您对验证结果不满意，请重新校准参考图并重复验证。
了解更多
码流传输和存储
视频压缩格式
决定使用何种压缩方式取决于您的查看要求及网络属性。 可用选项包括：
Motion JPEG
Motion JPEG 或 MJPEG 是由一系列单张 JPEG 图像组成的数字视频序列。 然后将按照足以创建流的速度显示和更新这些图像，从而连续显示更新的运动。 为了让浏览者感知运动视频，速度必须至少为每秒 16 个图像帧。 每秒 30 (NTSC) 或 25 (PAL) 帧时即可感知完整运动视频。
Motion JPEG 流使用大量带宽，但是可以提供出色的图像质量并访问流中包含的每个图像。
H.264 或 MPEG-4 Part 10/AVC
H.264 是一种许可制技术。 Axis 产品包括一个 H.264 查看客户端牌照。 禁止安装其他未经许可的客户端副本。 要购买其他牌照，请与您的 Axis 分销商联系。
与 Motion JPEG 格式相比，H.264 可在不影响图像质量的情况下将数字视频文件的大小减少 80% 以上；而与旧的 MPEG 格式相比，可减少多达 50%。 这意味着视频文件需要更少的网络带宽和存储空间。 或者，从另一个角度来看，在给定的比特率下，能够实现更高的视频质量。
H.265 或 MPEG-H Part 2/HEVC
与 H.264 标准相比，H.265 可将数字视频文件的大小减少 25% 以上。
- H.265 是一种许可制技术。 Axis 产品包括一个 H.265 查看客户端牌照。 禁止安装其他未经许可的客户端副本。 要购买其他牌照，请与您的 Axis 分销商联系。
- 大多数网页浏览器不支持 H.265 的解码，因此这款摄像机在其网页界面中不支持这种情况。 相反，您可以使用支持 H.265 解码的视频管理系统或应用程序。
比特率控制
比特率控制帮助您管理视频流的带宽消耗。
可变比特率 (VBR)可变比特率允许带宽消耗根据场景中的活动水平而变化。 活动越多，需要的带宽就越大。 借助可变比特率，您可保证图像质量恒定，但您需要确保具有存储容量。
上限比特率 (MBR)上限比特率让您可设置一个目标比特率，以处理系统中的比特率限制。 当即时比特率保持低于指定目标比特率时，您可能会看到图像质量或帧速下降。 您可以选择确定图像质量或帧速的优先顺序。 我们建议将目标比特率配置为比预期比特率更高的值。 这样可在场景中存在高水平的活动时提供边界。
- 目标比特率
平均比特率 (ABR)根据平均比特率，比特率可通过更长的时间段自动调整。 这样，您就可以满足指定目标，并根据可用存储提供更佳视频质量。 与静态场景相比，比特率在具有大量活动的场景中更高。 在有大量活动的场景中，如果您使用平均比特率选项，那么您更有可能获得更高的图像质量。 当调整图像质量以满足指定的目标比特率时，您可以定义存储视频流所需的总存储量（保留时间）。 以下列方式之一指定平均比特率设置：
要计算预计存储需求，请设置目标比特率和保留时间。
使用目标比特率计算器，根据可用存储和所需的保留时间计算平均比特率。
- 目标比特率
- 实际平均比特率
- 您也可打开最大比特率，并在平均比特率选项中指定目标比特率。
- 目标比特率
- 实际平均比特率
叠加
叠加是指叠映在视频流上的图像。 它们用于在录制或产品安装和配置期间提供额外信息，例如时间戳。 您可以添加文本或图像。
规格

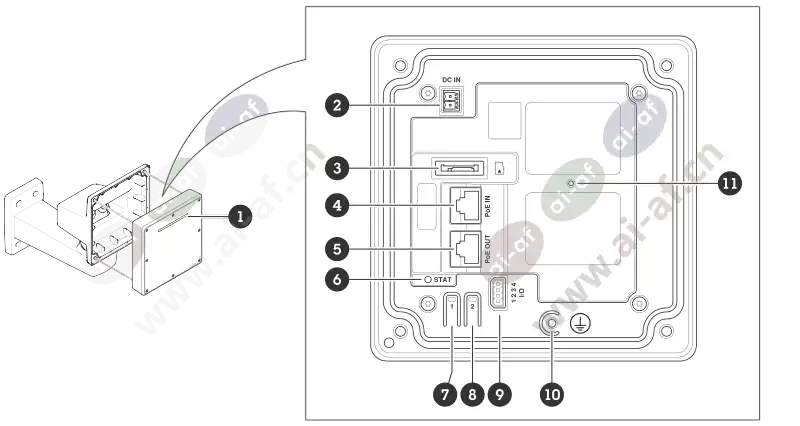

产品概览
- 动态 LED 灯带
- 电源连接器 (DC)
- microSD 卡插槽
- 网络连接器（PoE 输入）
- 网络连接器（PoE 输出）
- LED 状态指示灯
- 控制按钮
- 操作按钮
- I/O 连接器
- 接地螺丝
- 重置按钮
LED 指示灯
- LED 状态指示灯可被设置为在事件激活时闪烁。
| LED 状态指示灯 | 指示 |
| 绿色 | 绿色常亮表示正常工作。 |
| 琥珀色 | 在启动期间常亮。 在固件升级过程中或重置为出厂默认设置时闪烁。 |
| 红色 | 固件升级失败。 |
| 动态 LED 灯带模式 |
| 红色 |
| 蓝色 |
| 绿色 |
| 黄色 |
| 白色 |
| 扫频红色 |
| 扫频蓝色 |
| 扫频绿色 |
| 闪烁红色、蓝色、白色 |
SD 卡插槽
microSD、microSDHC 和 microSDXC 徽标是 SD-3C LLC 的商标。microSD、microSDHC、microSDXC 是 SD-3C, LLC 在美国和/或其他国家/地区的商标或注册商标。按钮
控制按钮
- 控制按钮用于：
将产品恢复至出厂默认设置。 请参见 重置为出厂默认设置。
通过互联网连接到一键云连接 (O3C) 服务。 若要连接，请按住该按钮约 3 秒，直到 LED 状态指示灯呈绿色闪烁。
连接器
网络连接器（PoE 输入）
带以太网供电 IEEE 802.3bt 3 型 6 类的 RJ45 以太网连接器。
PoE 输出需要以太网供电 IEEE 802.3bt 3 型 6 类。 当不为第二个设备供电时，以太网供电 IEEE 802.3at 2 型 4 类就足够。
网络连接器（PoE 输出）
RJ45 以太网连接器提供 802.3at 2 型 4 类以太网供电，最大功率 30 W。
此连接器用于为其他 PoE 设备（例如，摄像机、喇叭扬声器或另一个 Axis 雷达）供电。
PoE 输出在雷达由 60 W 中跨（PoE IEEE 802.3bt，3 型）供电时启用。
如果雷达通过 30 W 中跨或直流电源供电，将禁用 PoE。
以太网电缆长度上限为 100 米（ PoE 进出总计）。 您可以使用 PoE 扩展器来延长。
如果已连接的 PoE 设备需要 30 W 以上，则您可在雷达和设备的 PoE 输出端口之间添加一个 60 W 的中跨。 中跨将为设备供电，而雷达将提供以太网连接。
I/O 连接器
使用 I/O 连接器连接外部设备，并结合应用事件触发和报警通知等功能。 除 0 V DC 参考点和电源（DC 输出）外，I/O 连接器还提供连接至以下模块的接口：
- 数字输入 –
- 用于连接可在开路和闭路之间切换的设备，例如 PIR 传感器、门/窗磁和玻璃破碎侦测器。
- 监控输入 –
- 可侦测数字输入上的篡改。
- 数字输出 –
- 用于连接继电器和 LED 等外部设备。 已连接的设备可由 VAPIX® 应用程序编程接口、通过事件或从设备网页接口进行激活。
4 针接线端子
| 功能 | 针脚 | 备注 | 规格 |
| DC 接地 | 1 | 0 V DC | |
| DC 输出 | 2 | 可用于为辅助设备供电。 备注： 此针脚只能用作电源输出。 | 12 V DC 最大负载 = 25 mA |
| 数字输入 | 3 | 连接至针脚 1 以启用，或保留浮动状态（断开连接）以停用。 | 0 至最大 30 V DC |
| 数字输出 | 4 | 启用时内部连接至针 1（DC 接地），停用时保留浮动状态（断开连接）。 如果与电感负载（如继电器）一起使用，则将二极管与负载并联连接，以防止电压瞬变。 | 0 至最大 30 V DC，开漏，100 mA |
Example
- DC 接地
- DC 输出 12 V，最大 25 mA
- 监控输入
- 数字输出
电源连接器
2 针接线端子，用于 DC 电源输入。 使用额定输出功率限制为 ≤100 W 或额定输出电流限制为 ≤5 A 且符合安全超低电压 (SELV) 要求的限制电源 (LPS)。
清洗建议
千万不要使用强力洗涤剂，例如汽油、笨或丙酮。
使用罐装压缩空气，将已有灰尘或散落的灰尘从设备上移除。
如有必要，请使用软布蘸温水清洁镜头。
避免在直射阳光或更高的温度下清洁，因为这可能会在水滴干时引起锈斑。
故障排查
重置为出厂默认设置
重置为出厂默认设置时应隐式。 重置为出厂默认设置会将全部设置（包括 IP 地址）重置为出厂缺省值。
将产品恢复至出厂默认设置：
断开产品电源。
按住控制按钮，同时重新连接电源。 请参见 产品概览。
按住控制按钮 15–30 秒，直到 LED 状态指示灯呈琥珀色闪烁。
松开控制按钮。 当 LED 状态指示灯变绿时，此过程完成。 产品已重置为出厂默认设置。 如果网络上没有可用的 DHCP 服务器，则默认 IP 地址为
192.168.0.90。使用安装和管理软件工具分配 IP 地址、设置密码和访问设备。
安装和管理软件工具可在 /support 的支持页上获得。
您还可以通过设备网页界面将参数重置为出厂默认设置。 转到维护 > 出厂默认设置，然后单击默认。
检查当前固件版本
固件是决定网络设备功能的软件。 当您进行问题故障排查时，我们建议您从检查当前固件版本开始。 新固件版本可能包含能修复您的某个特定问题的校正。
要检查当前固件：
转到设备的网页界面 > 状态。
请参见设备信息下的固件版本。
升级固件
- 在升级固件时，将保存预配置和自定义设置（如果这些功能在新固件中可用），但 Axis Communications AB 不对此做保证。
- 确保设备在整个升级过程中始终连接到电源。
使用活动跟踪中的新固件升级设备时，产品将获得可用的新功能。 在升级固件之前，始终阅读每个新版本提供的升级说明和版本注释。 要查找更新固件和发布说明，请转到 /support/device-software。
将固件文件下载到您的计算机，该文件可从 /support/device-software 免费获取。
以管理员身份登录设备。
转到维护 > 固件升级，然后单击升级。
- 升级完成后，产品将自动重启。
技术问题、线索和解决方案
如果您无法在此处找到您要寻找的信息，请尝试在 /support 上的故障排除部分查找。
| 升级固件时出现问题 | |
固件升级失败 | 如果固件升级失败，该设备将重新加载以前的固件。 比较常见的原因是上载了错误的固件文件。 检查固件文件名是否与设备相对应，然后重试。 |
固件升级后出现问题 | 如果您在固件升级后遇到问题，请从维护页面回滚到之前安装的版本。 |
| 设置 IP 地址时出现问题 | |||||
设备位于不同子网掩码上 | 如果用于设备的 IP 地址和用于访问该设备的计算机 IP 地址位于不同子网上，则无法设置 IP 地址。 请联系网络管理员获取 IP 地址。 | ||||
该 IP 地址已用于其他设备 | 从网络上断开 Axis 设备。 运行 Ping 命令（在 Command/DOS 窗口中，键入
| ||||
可能是 IP 地址与同一子网上的其他设备发生冲突 | 在 DHCP 服务器设置动态地址之前，将使用 Axis 设备中的静态 IP 地址。 这意味着，如果其他设备也使用同一默认静态 IP 地址，则可能在访问该设备时出现问题。 | ||||
| 无法通过浏览器访问该设备 | ||||||||||||
无法登录 | 启用 HTTPS 时，请确保在尝试登录时使用正确的协议（HTTP 或 HTTPS）。您可能需要在浏览器的地址栏中手动键入 如果根账户的密码丢失，则设备必须重置为出厂默认设置。 请参见 重置为出厂默认设置。 | |||||||||||
通过DHCP修改了IP地址。 | 从 DHCP 服务器获得的 IP 地址是动态的，可能会更改。 如果 IP 地址已更改，请使用 AXIS IP Utility 或 AXIS 设备管理器在网络上找到设备。 使用设备型号或序列号或根据 DNS 名称（如果已配置该名称）来识别设备。 如果需要，可以手动分配静态 IP 地址。 如需说明，请转到 /support。 | |||||||||||
使用 IEEE 802.1X 时出现证书错误 | 要使身份验证正常工作，则 Axis 设备中的日期和时间设置必须与 NTP 服务器同步。 转到系统 > 日期和时间。 | |||||||||||
| 可以从本地访问设备，但不能从外部访问 | |||||||||||||||||||
如需从外部访问设备，我们建议您使用以下其中一种适用于 Windows® 的应用程序：
有关说明和下载文件，请转到 /vms。 |
| 无法通过 SSL 通过端口 8883 进行连接，MQTT 通过 SSL | |||||||||||||||||||||
防火墙会阻止使用端口 8883 的通信，因为它被认为是不安全的。 | 在某些情况下，服务器/中介可能不会提供用于 MQTT 通信的特定端口。 仍然可以使用通常用于 HTTP/HTTPS 通信的端口上的 MQTT。
| ||||||||||||||||||||
性能考虑
设置系统时，务必考虑不同设置和情况对所需带宽量（比特率）的影响。
以下因素是重要考虑因素：
由于基础设施差而导致的高网络利用率会影响带宽。
